Conseils de Pcb prototype

Type matériel :

FR4, matériel de non-halogène, base en aluminium, base de tonnelier, matériel à haute fréquence, aluminium de cuivre épais, 94-V0 (HB), matériel de pi, HAUT TG : SL S1000-2, ITEQ : IT180

Préparation de surface : HAL, or d'immersion, étain d'immersion, argent d'immersion, doigt d'or, OSP, doigt de HAL (or d'immersion, OSP, argent d'immersion, étain d'immersion) +Gold

Application

PCBs sont appliqués à un large éventail d'entreprises high techs comme : LED, télécommunication, application informatique, éclairage, machine de jeu, contrôle industriel, alimentation électrique, automobile et électronique grand public à extrémité élevé, ect. Par le travail et l'effort au marketing, les exportations ininterrompus de produits vers les comtés d'Américain, du Canada, d'Europe, l'Afrique et d'autres pays de l'Asie et du Pacifique.

FAQ

Quelles sont les tailles disponibles de trous ?

14 mils à 150 mils - 1 mil incrémente
150 mils à 200 mils - 5 augmentations de mil
au-dessus de 200 mils - des trous seraient conduits
Nous employons seulement fore dedans les unités impériales. Des dossiers soumis dans les unités métriques (millimètre) seraient convertis en unités impériales (mils) et ont arrondi jusqu'au prochain mil.

Je suis habitué à concevoir dans les unités métriques tandis que le site Web est spécifié dans les unités impériales. Y a-t-il une table de conversion que je peux me référer ?

En demandant une citation en ligne, la forme de citation peut manipuler des unités aussi bien que des pouces de millimètre pour des dimensions.

Comment est-ce que je spécifie les coupes-circuit internes/fraisant dans ma conception ?

Tous les coupes-circuit/fentes internes/fraisant devraient être spécifiés sur la même couche est le contour de conseil. La la taille routable minimum de fente est de 32 mils. Pendant le temps d'ordre, énoncez svp cette condition dans la section « de demande spéciale » de sorte que nos ingénieurs de FAO se rende compte de elle. Ce n'est pas quelque chose que nous rencontrons souvent - tellement il y a des occasions nous pouvons le donner sur. Assurez-vous qu'il a su à nous.

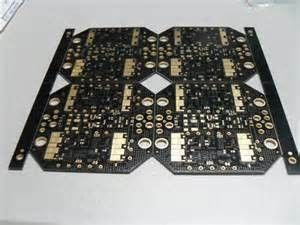

La carte PCB faite sur commande de prototype de l'ENIG de la base FR4 embarque 2 couches, masque noir de soudure

Name: La carte PCB faite sur commande de prototype de l'ENIG de la base FR4 embarque 2 couches, masque noir de soudure
Brand: WonDa
SKU: WonDa
Rating: 4.5 (195 reviews)

Custom FR4 base enig prototype pcb boards 2 layer , black Solder mask

Image Grand : La carte PCB faite sur commande de prototype de l'ENIG de la base FR4 embarque 2 couches, masque noir de soudure

Détails sur le produit:

Lieu d'origine:	shen zhen, porcelaine
Nom de marque:	WonDa
Certification:	CE, ROHS, UL

Conditions de paiement et expédition:

Quantité de commande min:	Aucun
Prix:	negotiable
Détails d'emballage:	Sac de vide + carton externe
Délai de livraison:	5-15 jours
Conditions de paiement:	L/C, T/T, paypal
Capacité d'approvisionnement:	10000 Sq.meter/mois

Contact

Description de produit détaillée

Nombre de couches:	2 couches	Matériel de base:	FR4
Épaisseur de cuivre:	1.0oz	Épaisseur de conseil:	1.6mm
Mn Taille de trou:	3mil (0.075mm)	Finissage extérieur:	L'ENIG
Couleur de masque de soudure:	Black	Légende:	blanc
Standrad:	Panneau de carte PCB d'IPC-A-610D	test:	Essai volant de sonde
Largeur de fente minimale:	0,12", 3.0mm, ou 120mils
Mettre en évidence:	PCB + prototype + Assemblée , cartes prototypes de circuits imprimés

La carte PCB faite sur commande de prototype de l'ENIG de la base FR4 embarque 2 couches, masque noir de soudure

Caractéristiques

1.pcb prototype du panneau/carte PCB
délai de livraison 2.fast
service 3.pcb&pcba
carte PCB 4.all examinée avant l'expédition
5.samples disponible

WonDa, votre unique du contact pour tous vos matières premières, pièces, et ensemble de carte PCB, offre également :

- Fabrication sous contrat
- Services techniques
- Conception et Assemblée de carte PCB
- Conception de produits
- Prototypage
- Assemblées de câble et de fil
- Plastiques et moules

Capacités manufacture&Technical de carte PCB

Approvisionnement de WonDa avec FR4 LES cartes PCB simples et multicouche, MCPCB (carte PCB d'aluminium), FPC, PCBs avec l'UL ROHS

Les certifications bas volume, fabrication de prototype et de masse sont bienvenues. Tout le PCBs sont la livraison à temps.

Couche	1,2,4 ou 6, jusqu'à 12 couches
Matériel	FR4, CEM1, CEM3, la taille TG, l'halogène FR4 libèrent, FR1, FR2
Quantité d'ordre	1-500,000
Forme de conseil	Rectangulaire, rond, fentes, coupes-circuit, complexe, irrégulier
Type de conseil	Rigide, flexible, rigide-flexible
Matériel de conseil	FR-4, en verre époxy, FR4 haut Tg, Rohs conforme, en aluminium, Rogers, etc.
Coupe de conseil	Cisaillement, V-score, étiquette-conduit
Épaisseur de conseil	0.2~4.0mm, câble 0.01~0.25"
Poids de cuivre	1,0, 1,5, 2.0oz
Masque de soudure	Le vert double face LPI, soutiennent également rouge, blanc, jaune, bleu, noir
Écran en soie	Double face ou à simple face dans blanc, jaune, noir, ou le négatif
Ligne largeur minimum d'écran en soie	0,006" ou 0.15mm
Dimensions maximum de conseil	20inch20inch ou 500mm500mm
Diamètre de forage minimum	0,01", 0.25mm.or 10 mils
Finition extérieure	HASL, nickel, or d'IMM, étain d'IMM, argent d'IMM, OSP etc.
Tolérance d'épaisseur de conseil	± 10%
Tolérance de cuivre de poids	± 0.25oz
Largeur de fente minimale	0,12", 3.0mm, ou 120mils
profondeur de V-score	20-25% de l'épaisseur de conseil
Plaqué par des trous	Oui
Trous d'évier	Oui
Format de fichier de conception	DXF de Gerber RS-274X, de 274D, d'Eagle et d'AutoCAD, DWG

Capacités d'Assemblée de carte PCB de carte PCB Assembly&

--un service de l'arrêt SME de carte PCB, de composants, d'essai de PCBA, et de PCBA, comme nouveau PCBA projette, WonDa ont cet avantage.

-- fournissez les échantillons 5pcs pour votre essai avant la production normale.

--Nous pouvons finir un projet de SME aussi rapidement que 15days

Quantité	L'Assemblée de carte PCB de volume de Prototype&Low, de 1 conseil à 250, est pour la spécialité, mais nous pouvons manipuler des ordres jusqu'à 1000
Type d'Assemblée	SMT et À travers-trou
Type de soudure	Pâte soluble dans l'eau de soudure, plombé et sans plomb
Composants	Passifs vers le bas à la taille 0201 BGA et VFBGA Puce sans plomb Carries/CSP Assemblée double face de SMT Lancement fin à 08 mils Réparation et Reball de BGA Retrait de partie et Remplacement-Même service de jour
Taille de carte nue	Le plus petit : pouces 0.25x0.25 Le plus grand : pouces 20x20
Formats de fichier	Nomenclatures Dossiers de Gerber Dossier de Sélection-N-Endroit (XYRS)
Type de service	Guichetier, guichetier partiel ou expédition
Emballage composant	Coupez la bande Tube Bobines Pièces lâches
Tournez le temps	Le même service de jour au service de 15 jours
Essai	Essai volant de sonde Essai de l'inspection AOI de RAYON X

Délai d'exécution de PCB&PCBA

	Simple, double dégrossi	Quatre couches	Six couches	Au-dessus de huit couches	HDI
Délai d'exécution témoin (normal)	5-6	6-7	7-8	10-12	15-20
Délai d'exécution témoin (le plus rapide)	48 à 72 heures	5	6	6-7	12
Production en série délai d'exécution (premier groupe)	7-9	10-12	13-15	16	20

Procédures d'essais pour le panneau de carte PCB et de PCBA

---Nous exécutons des procédures multiples de garantie de qualité avant d'embarquer tous les panneaux de carte PCB et de PCBA. Ceux-ci incluent :

· Inspection visuelle

· Sonde volante

· Lit des clous

· Contrôle d'impédance

· détection de Soudure-capacité

· Microscope metallograghic de Digital

· AOI (inspection optique automatisée)
