Introduction
Le moyen de carte dégrossi de double a un cuivre double face, et les trous métallisés, qui est cuivre double face, et le cuivre sont des trous à l'intérieur
Les deux côtés ont le double panneau de câblage, mais pour employer le fil des deux côtés. Les deux côtés doivent être dans la chambre avec les connexions électriques appropriées. Le « pont » entre ce circuit a appelé des vias. Guidez le trou dans la carte PCB, métal rempli ou enduit des trous, qui peuvent être reliés aux conducteurs des deux côtés. Puisque le secteur de double-panneau deux fois aussi grand que le panneau simple, double panneau pour résoudre le câblage de simple-panneau décalé en raison de la difficulté (peut être tourné à l'autre côté du trou), il est plus approprié pour l'usage dans plus complexe que le circuit de simple-panneau.
Avantages
Comparé au simple-conseil : câblage commode, câblage simple et à forte intensité de main d'oeuvre plus petit, une longueur de la ligne plus courte.
Doubles étapes de conception de carte
1. Préparez les schémas de circuit
2. Créez un nouveau dossier et une bibliothèque composante chargée de paquet de carte PCB
3, panneau de planification
4, dans la table réseau et les composants
5, composants de disposition automatique
6, ajustement de disposition
7, l'analyse de densité de réseau
8, câblant des règles réglées
9, cheminement automatique
10, ajustent manuellement le câblage
Détails sur le produit:
Conditions de paiement et expédition:
|
Surligner: | Carte PCB de HDI 2Layers,le double a dégrossi carte électronique,Panneau de carte PCB de HDI pour le mobile |
---|

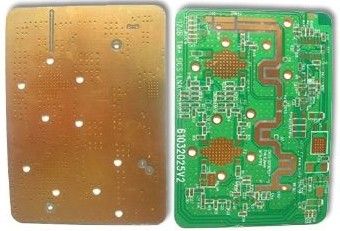

Carte PCB double face à haute fréquence avec deux couches HDI remplissant de cuivre pour le mobile, faites en Arlon :
Matériel : Arlon
Couche de conseil : 2
Micro par l'intermédiaire de : 100Ωm
Épaisseur de conseil : 1.6mm
Technique extérieure : L'ENIG et OSP
Taille minimum de trou : 0.5mm
Application : panneau électronique d'appareils
Or d'immersion et encre d'imprimerie blanche
Masque de soudure : LPI (film humide)
Autre impriment : la copie de carbone, masque peelable de soudure/soudure maskplugged le trou
Application : Approprié au mobile
Matières premières : FR4 à hautes températures, aluminium basé, polyimide, royers, Arlon et tout autre téflon
Couches : 1 à 26 couches de carte PCB standard, sans visibilité par l'intermédiaire de et enterré par l'intermédiaire du conseil
L'espace minimum de voie : 4 et 3 partiels de mil permis
Épaisseur maximum de conseil : 6mm
Finit : HAL, HAL sans plomb, OSP organique, dur et étain, argent d'immersion, étain d'immersion et électro plaqués or mous moins d'or d'immersion de nickel
Shenzhen Meidearare avec le développement de beaucoup d'années où nous avons toujours commis pour offrir l'excellent service sur un seul point de vente à nos clients respectés,
nous souhaitons la bienvenue au yourPCB, à la carte PCB d'aluminium, au FPC, au long panneau RFQ, aucune matière de carte PCB et de CEM-3, rigide et de câble de carte PCB la petite ou grande quantité.
Si vous considérerez premièrement choisir ourShenzhen Meidearto soit votre associé, l'équipe professionnelle de la livraison de、 de bon contrôle de qualité de、 de、 rapide de prix concurrentiel et le servicewe personnalisé de VIP offert prouvera votre choix sage.
Pour de plus amples informations, les pls se sentent libres pour nous contacter. Vous pouvez également accéder à notre site Web : www.me-pcb.com
Ou vous pouvez envoyer votre tomkt d'enquête à me-pcb.com
