Introduction
Le moyen de carte dégrossi de double a un cuivre double face, et les trous métallisés, qui est cuivre double face, et le cuivre sont des trous à l'intérieur
Les deux côtés ont le double panneau de câblage, mais pour employer le fil des deux côtés. Les deux côtés doivent être dans la chambre avec les connexions électriques appropriées. Le « pont » entre ce circuit a appelé des vias. Guidez le trou dans la carte PCB, métal rempli ou enduit des trous, qui peuvent être reliés aux conducteurs des deux côtés. Puisque le secteur de double-panneau deux fois aussi grand que le panneau simple, double panneau pour résoudre le câblage de simple-panneau décalé en raison de la difficulté (peut être tourné à l'autre côté du trou), il est plus approprié pour l'usage dans plus complexe que le circuit de simple-panneau.
Avantages
Comparé au simple-conseil : câblage commode, câblage simple et à forte intensité de main d'oeuvre plus petit, une longueur de la ligne plus courte.
Doubles étapes de conception de carte
1. Préparez les schémas de circuit
2. Créez un nouveau dossier et une bibliothèque composante chargée de paquet de carte PCB
3, panneau de planification
4, dans la table réseau et les composants
5, composants de disposition automatique
6, ajustement de disposition
7, l'analyse de densité de réseau
8, câblant des règles réglées
9, cheminement automatique
10, ajustent manuellement le câblage
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Mettre en évidence: | pcb double face,Circuit Boards,PCB |
---|

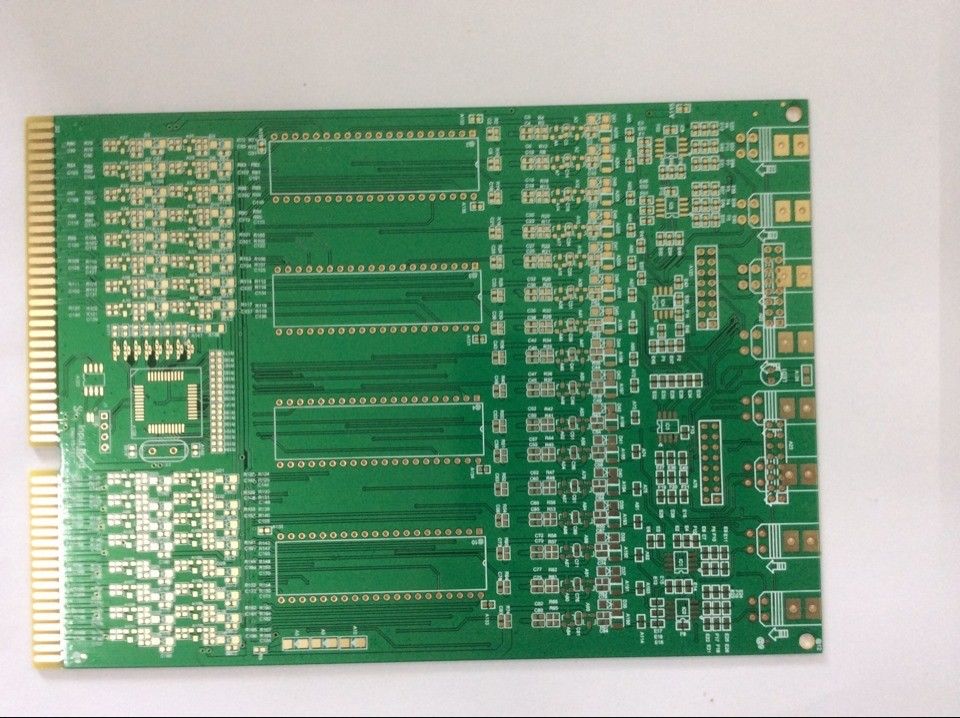

Carte PCB double face
Compte de couche : 2 couches
Matières premières : FR-4
Épaisseur de conseil : 1.6mm
Épaisseur de cuivre : 1 ONCE
Largeur minimum /space de trace : 0,15/0,15 millimètres
Taille minimum de trou : 0,2 millimètres
Préparation de surface : Or d'immersion
Masque de soudure : Vert
Silkscreen : Blanc
