Introduction



Les cartes électronique multicouche (PCBs) ont représenté la prochaine évolution principale en technologie de fabrication. De la plate-forme basse du double a dégrossi plaqué est venu très un sophistiqué et la méthodologie complexe dont permettrait encore à des concepteurs de carte une dynamique relie ensemble et des applications.

Les cartes multicouche étaient essentielles dans l'avancement du calcul moderne. La construction de base multicouche et la fabrication de carte PCB sont semblables à la fabrication de puce micro sur une macro taille. La gamme des combinaisons matérielles est étendue du verre époxyde de base aux suffisances en céramique exotiques. Multicouche peut être construit sur en céramique, de cuivre, et l'aluminium. Des abat-jour et les vias enterrés sont généralement produits, avec la protection dessus par l'intermédiaire de la technologie.





Processus de fabrication



1. Produit chimique propre



Il a gravé à l'eau-forte le modèle, il est nécessaire d'obtenir la bonne qualité d'assurer un lien fort de la couche de résistance et la surface de substrat, un substrat ou une couche extérieure d'oxyde, pétrole, poussière, empreintes digitales et toute autre saleté. Par conséquent, avant que la couche de résistance soit d'abord appliquée à la surface du conseil et de la couche rude par nettoyage de cuivre de surface d'aluminium atteint un certain degré.
Plat intérieur : commencé quatre panneaux, l'intérieur (en second lieu et des troisième couches) est une nécessité fait d'abord. La feuille intérieure est faite en les intrados supérieurs de fibre de verre et d'époxyde et composés basés sur résine de la feuille de cuivre.







2. Stratification sèche de film de formulaire



Revêtement d'un vernis photosensible : nous devons faire la forme du plat intérieur, nous avons apposé la première fois le film sec (résistez, vernis photosensible) au-dessus de la feuille intérieure de couche. Le film sec est une couche mince de polyester, un film de vernis photosensible et un film protecteur de polyéthylène composé de trois parts. Quand l'aluminium, le film sec commençant par un film protecteur de polyéthylène, et puis est épluché dans les conditions de la chaleur et de la pression dans le film sec est collé sur le cuivre.




3. L'exposition d'image et l'image se développent



Exposition : Dans l'irradiation uv, les photoinitiators absorbent léger se décomposent en radicaux, initiateur radical de photopolymerization et puis polymériser le monomère pour produire d'une réaction de réticulation, formation insoluble dans la solution alcaline diluée après la réaction de la structure de polymère. La polymérisation à continuer pendant quelque temps, afin d'assurer la stabilité du processus, pour ne pas déchirer juste après le film de polyester d'exposition devrait rester plus de 15 minutes à la réaction de polymérisation pour procéder, avant de développer le film de polyester déchiré.
Promoteur : les parties non exposées de solution active de groupes de réaction du film photosensible avec une production dissoute par matière soluble dans l'alcali diluée vers le bas, laissant déjà durci en réticulant la partie photosensible de modèle





4. Gravure à l'eau forte de cuivre



Dans les conseils imprimés flexibles ou le processus de fabrication imprimé de conseil, la réaction chimique à la partie de cuivre d'aluminium de ne pas être enlevé, afin de former un modèle désiré de circuit de cuivre sous le vernis photosensible ne soit pas impact maintenu gravé à l'eau-forte.





5. La bande résistent et le poinçon gravure à l'eau forte de courrier et l'inspection et l'oxyde d'AOI



Le but du film est de graver à l'eau-forte le conseil maintenu après que dégageant la couche de résistance de sorte que le cuivre suivant ait exposé. Filtre « filmez scories » et réutilisez les déchets sera débarrassé correctement. Si vous allez après que le film puisse être complètement propre lavé, vous pourriez envisager de ne pas mariner. En conclusion, le conseil est complètement sec après lavage, évitent l'humidité résiduelle.





6. Layup avec le prepreg



Avant d'entrer dans la machine de pression, la nécessité d'employer tous les matériaux multicouche prêts à emballer (Configuration-) en plus de la poignée intérieure le travail a été oxydée, mais à avoir besoin toujours d'un film de film protecteur (Prepreg) -. Fibres de verre imprégnées de résine époxydes. Le rôle des stratifications est un certain ordre au conseil couvert de film protecteur puisqu'empilé et placé entre le plat de plancher.





7. Layup avec la presse de cuivre de stratification d'aluminium et de vide



Aluminium - présenter la feuille intérieure et alors couvert de couche d'aluminium de cuivre des deux côtés, et alors la pressurisation multicouche (dans un à période fixe du temps nécessaire pour mesurer l'extrusion de la température et de pression) a été refroidie à la température ambiante à la fin de rester est une feuille multicouche d'ensemble.





8. Foret de commande numérique par ordinateur



Dans les conditions de la précision intérieure, perçage de perçage de commande numérique par ordinateur selon le mode. Haute précision de perçage, pour s'assurer que le trou est en position correcte.





9. Cuivre au bain chaud



Afin de faire l'à travers-trou entre les couches peut être allumée (la résine et le faisceau de fibres de verre d'une partie non-conductrice du mur de la métallisation de trou), les trous doit être complétée le cuivre. La première étape est une couche mince de cuivrage dans le trou, ce processus est complètement réaction chimique. Épaisseur d'en cuivre plaqué de finale de 50 pouces millionième.





10. Formulaire et stratification sèche de film





Revêtement de vernis photosensible : Nous avons un dans le revêtement externe du vernis photosensible.





11. L'exposition et l'image de Mage se développent



Exposition et développement externes





12. Électro électrodéposition de modèle de cuivre



Ceci est devenu un cuivre secondaire, le but principal est d'épaissir la ligne du cuivre et des vias d'en cuivre profondément.





13. Électrodéposition de modèle de bidon électro



Son but principal est gravure à l'eau-forte lui résistent, protègent couvre les conducteurs de cuivre ne sera pas attaqué (protection interne de tous les lignes et vias de cuivre) dans la corrosion alcaline du cuivre.





14. La bande résistent



Nous connaissons déjà le but, employons juste la méthode chimique, la surface du cuivre est exposés.





15. Gravure à l'eau forte de cuivre



Nous savons que le but de protéger l'étain a partiellement gravé à l'eau-forte l'aluminium ci-dessous.





16. Le côté 1 de revêtement de LPI et la pointe sèche et le côté 2 de revêtement de LPI et la pointe exposition sèche et d'image et image se développent et masque thermique de soudure de traitement



Le masque de soudure est exposé aux protections utilisées, on lui dit souvent que l'huile verte, huile creuse réellement des trous dans le vert, l'huile verte n'a pas besoin de couvrir les protections et d'autres secteurs exposés. Le nettoyage approprié peut obtenir les caractéristiques extérieures appropriées.





17. Finition extérieure



La soudure de HASL enduisant le processus de HAL (généralement connu sous le nom de HAL) est d'abord plongée sur le flux de carte PCB, puis en plongeant en soudure fondue, et alors d'entre deux souffleurs par l'air comprimé avec un couteau à l'air de la chaleur pour enlever à l'air comprimé la soudure excédentaire sur la carte électronique, éliminez en même temps le trou excédentaire en métal de soudure, ayant pour résultat un revêtement lumineux, lisse, uniforme de soudure.
Doigt d'or, connecteur but-conçu, prise le connecteur en tant qu'exportations étrangères de liaison de conseil, et donc besoin de tricher le processus. A choisi l'or en raison de sa résistance supérieure de conductivité et d'oxydation. Cependant, parce que le coût d'or s'applique pour tricher seulement l'or tellement haut et local plaqué ou chimiquement.



Carte PCB multicouche de la couche HDI de l'or 10 d'immersion de la carte de carte PCB de tour rapide Fr4 1.2mm

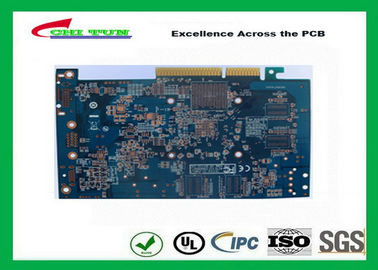

Quick Turn PCB Multilayer Circuit Board Fr4 1.2mm Immersion Gold 10 Layer HDI PCB
Quick Turn PCB Multilayer Circuit Board Fr4 1.2mm Immersion Gold 10 Layer HDI PCB Quick Turn PCB Multilayer Circuit Board Fr4 1.2mm Immersion Gold 10 Layer HDI PCB

Image Grand :  Carte PCB multicouche de la couche HDI de l'or 10 d'immersion de la carte de carte PCB de tour rapide Fr4 1.2mm

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: CHITUN
Numéro de modèle: CTE-ML699

Conditions de paiement et expédition:

Quantité de commande min: 1pcs
Prix: USD
Détails d'emballage: emballage sous vide
Délai de livraison: jours 1-10working
Conditions de paiement: D/A, T/T, Western Union, L/C, D/P
Capacité d'approvisionnement: 50000 par semaine
Description de produit détaillée
Matériaux: Cm-1, CEM3, FR4, Al-base, ect de Rogers Épaisseur de conseil: 0.2-3.0mm
Cuivre: 1/1/1/1oz Finition extérieure: or d'immersion
Masque de soudure: vert
Mettre en évidence:

ensemble rapide de carte PCB de tour

,

fabrication rapide de carte PCB de tour

Carte PCB multicouche de la couche HDI de l'or 10 d'immersion de la carte de carte PCB de tour rapide Fr4 1.2mm

contrôle de électrodéposition d'impédance d'or de 10Layer FR4 3.0mm
Carte PCB de la carte électronique HDI (4layer/6layer/8layer/10layer/12layer/14layer/16layer jusqu'à 24layer)

Description de produit

Numéro de type :

CTE-008

Nombre d'une couche :

10layer

Matériel :

FR4 Tg170

Épaisseur de finition :

3.0mm

Cuivre de finition :

2OZ

Finition extérieure :

Or d'électrodéposition

Masque vert de soudure

Silkscreen blanc

Commande numérique par ordinateur conduisant V-CUT

Point d'origine :

La Chine

Marque :

CHITUN

Certification :

UL, ROHS, OIN

Norme :

IPC ou base sur le requestion des clients


24Hours pour 1-2layers urgent, 2-4days pour PCBs multicouche.
24 temps de rotation d'heure sur les cartes PCB doubles faces,
2-4 couches disponibles de tour de jour jusqu'à dix ;
plus de dix couches peut être fait dans une semaine. Pour raccourcir
la durée de cycle du lancement de produit.


Applications (cible) :
Carte PCB multicouche de la couche HDI de l'or 10 d'immersion de la carte de carte PCB de tour rapide Fr4 1.2mm
Refroidissement et machine à laver, amplificateurs de puissance de changement, ordinateur personnel, home cinéma/bordure stéréo - système de son, boîte de la télévision via câble de convertisseur, jeux vidéo tenus dans la main, Digital et commutation analogue, jouets électroniques à télécommande, systèmes de duplication d'unité de disques, système automatique de récupération de LOJACK, systèmes de mesure électroniques d'assistance de télévision/systèmes de mesure électroniques d'assistance, ect de systèmes d'écouteur.


Capacité de technologie

Caractéristique

2015

2016

2017

Matière première

CEM1, CEM3,
Moyen-Tg FR4,
Haut-Tg FR4,
L'halogène libèrent,
BT/Rogers/PTFE
Matière première en aluminium

CEM1, CEM3,
Moyen-Tg FR4,
Haut-Tg FR4,
L'halogène libèrent,
BT/Rogers/PTFE
Matière première en aluminium

CEM1, CEM3,
Moyen-Tg FR4,
Haut-Tg FR4,
L'halogène libèrent,
BT/Rogers/PTFE
Matière première en aluminium

Max. Layer Count

24

30

32

Max. PCB Size (maximum)

558mm x 660mm

558mm x 660mm

558mm x 660mm

Cuivre bas

1/3 once - - 5 onces

1/3 - - 5 onces

1/3 - - 5 onces

Épaisseur de cuivre (externe)

6 onces

6 onces

6 onces

Max. Board Thickness millimètre (mil)

3,4 (134)

3,4 (134)

3,4 (134)

Mn Épaisseur millimètre (mil) de conseil

0,1 (4)

0,1 (4)

0,1 (4)

Mn Ligne largeur/espacement

Intérieur um (mil)

75/100 (3 4)

75/75 (3/3)

75/75 (3/3)

Externe um (mil)

100/100 (4/4)

75/75 (3/3)

75/75 (3/3)

Mn Taille mécanique de foret (millimètres)

0,2

0,2

0,2

Mn HWTC um (mil)

175 (7)

175 (7)

175 (7)

Mn Ouverture de Soldermask um (mil)

50 (2)

50 (2)

50 (2)

Le plus fin le lancement millimètre (mil) de SMT

0,40 (16)

0,45 (18)

0,45 (18)

Lancement de dispositif de BGA (cuivre bas 1oz) (mil)

0.25-0.3 (10-12)

0.25-0.3 (10-12)

0.25-0.3 (10-12)

Type de finition extérieure

HASL, HASL sans plomb, l'ENIG, or instantané, or épais, placage à l'or sélectif, OSP, OSP sélectif /HASL, étain d'immersion, argent d'immersion

HASL, HASL sans plomb, l'ENIG, or instantané, or épais, placage à l'or sélectif, OSP, OSP sélectif /HASL, étain d'immersion, argent d'immersion

HASL, HASL sans plomb, l'ENIG, or instantané, or épais, placage à l'or sélectif, OSP, OSP sélectif /HASL, étain d'immersion, argent d'immersion

Contrôle d'impédance

+/- 10%

+/- 8%

+/- 8%

Halage

0,7%

0,5%

0,5%

Technologie spéciale : Le contrôle d'Impendence, la carte électronique de carte PCB de Differencial, la carte PCB de Peelabemask, la carte PCB HDI, carte PCB lourde d'en cuivre, cartes de haute densité de noyau en métal, la carte électronique plaquée de carte PCB, sans visibilité de cuivre et a enterré Vias, Vias foré par laser, conseils de brûlure, conseils de câble, carte électronique rigide de carte PCB de câble, moitié de bord plaqués par des cartes de trou, or dur d'électrodéposition sélective, panneau épais mince ou spécial spécial de carte PCB, carte PCB avec le trou branché par résine



Avantage :

  • Aucun MOQ, coût bas pour le prototype de petite quantité. Nous panelize des cartes de prototype sur un grand panneau qui partagera le coût d'installation avec d'autres clients, qui pourraient sauver beaucoup l'outillage de carte PCB coûté pour le prototype de carte PCB de petite quantité.
  • Fabrication de carte PCB sur le Spec. Nous avons l'ingénierie professionnelle dans le chaque processus de fabrication du coût de évaluation, vérifiant et évaluant l'exigence de Gerber, faisant le MI à la production et à l'inspection finale pour garantir la qualité de carte.
  • Rencontrer votre carte électronique a besoin du prototypage de carte PCB à la production de mi-volume
  • Usine de fabrication de carte PCB certifiée par ISO/TS.
  • Livrez à l'heure. Nous gardons le taux de la sur-temps-livraison plus haut que de 95%
  • Service combiné pour s'charger de la votre carte PCB à vous par DDU à l'expédition de PORTE avec des frais de transport concurrentiels. Vous n'avez besoin d'arranger rien après que confirmiez l'attente d'ordre juste votre carte PCB livrent à votre main.
  • Offrez le transporteur libre pour DFM à notre client.
  • Les décennies éprouvent dans la condition de fabrication de soutien de carte PCB d'un large éventail d'industries


Termes commerciaux :

Quantité d'ordre minimum :

1pcs

Prix :

négociation

Détails d'emballage :

boîte

Délai de livraison :

tour rapide et type normal

Conditions de paiement :

TTT, LC, et d'autres base sur la négociation

Capacité d'approvisionnement :

1, 000, 000PCS/week
