Procédures d'essais pour le panneau de carte PCB
---Nous exécutons la qualité multiple assurant des procédures avant d'embarquer n'importe quel panneau de carte PCB. Celles-ci incluent :
* Inspection visuelle
* Sonde volante
* Lit des clous
·* Contrôle d'impédance
·* détection de Soudure-capacité
* Microscope metallograghic de Digital
·*AOI (inspection optique automatisée)
Termes détaillés pour la fabrication de carte PCB
---Impératif technique pour l'ensemble de carte PCB :
* Technologie de soudure professionnelle de Surface-support et d'À travers-trou
* Les diverses tailles aiment la technologie de SMT de 1206,0805,0603 composants
* Les TCI (dans l'essai de circuit), technologie de FCT (essai fonctionnel de circuit).
* Assemblée de carte PCB avec l'UL, CE, FCC, approbation de Rohs
* Technologie de soudure de ré-écoulement de gaz d'azote pour SMT.
* Chaîne de montage de SMT&Solder de niveau élevé
* Capacité reliée ensemble par haute densité de technologie de placement de conseil.
Préparation de surface
HAL sans plomb
Placage à l'or (1-30 pouce micro)
OSP
Électrodéposition argentée
Étamage pur
Étain d'immersion
Or d'immersion
Doigt d'or
L'autre service :
A) Nous avons beaucoup le matériel spécial comme Rogers, le téflon, taconique, Fr-4 haut tg, en céramique en stock. Accueil pour nous envoyer votre enquête.
B) Nous fournissons également des composants d'approvisionnement, conception de carte PCB, copie de carte PCB, dessin de carte PCB, ensemble de carte PCB et ainsi de suite.
Détails sur le produit:
|
Surligner: | multicouches circuit imprimé,cartes de circuits imprimés multicouches |
---|
Professionnel et compétent
Matériel durable FR-4 et sensible
Circuits personnalisables
Fabriqué en Chine

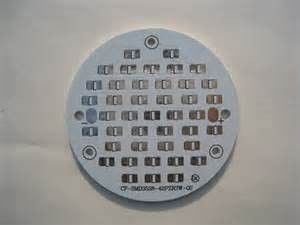

panneau mené de carte PCB
Notre société a été un fabricant de panneau de carte PCB mené par professionnel pour des manyyears. Grâce à la confiance des clients, nous nous sommes développés beaucoup. D'une petite entreprise, nous devenons une société avec des usines de propre et en même temps, coopérons avec beaucoup d'autre les fournisseurs matériels menés de panneau de carte PCB, donc, aucune matière notre productivité de jour ou notre qualité, a grimpé jusqu'à la première classe dans notre domaine. Nous sommes dans le bord d'attaque de la tendance de technologie. Nous ne faisons tout le possible toujours aucun de fournir les meilleurs produits à nos clients. Tout que nous avons besoin est une occasion.
Pourquoi les clients nous choisissent-ils ?
nos avantages : 1. nous sommes fabricant professionnel.
2. nous sommes dignes de confiance, habiles et compétents.
3. nous acceptons des ordres personnalisables.
4. réponse rapide pour votre enquête.
5. nous sommes innovateurs et pouvons faire les choses que d'autres osent pas.
6. nos ingénieurs sont habiles et expérimentés.
Specificatioin : panneau mené de carte PCB
NON |
ARTICLE |
Capacités techniques |
1 |
Couches |
1-30 couches |
2 |
Taille de Max. Board |
1100×610mm |
3 |
Épaisseur minimale de conseil |
2-layer 0.15mm |
4-layer 0.38mm |
||
6-layer 0.55mm |
||
8-layer 0.80mm |
||
10-layer 1.0mm |
||
4 |
Ligne largeur minimale/espace |
0.075mm (3mil) |
5 |
Épaisseur de Max. Copper |
6OZ |
6 |
Mn Lancement de S/M |
0.075mm (3mil) |
7 |
Taille minimale de trou |
0.1mm (4mil) |
8 |
Tolérance de diamètre de trou (PTH) |
±0.05mm (2mil) |
9 |
Tolérance de diamètre de trou (NPTH) |
+0/-0.05mm (2mil) |
10 |
Déviation de position de trou |
±0.05mm (2mil) |
11 |
Tolérance d'ensemble |
±0.10mm (4mil) |
12 |
Torsion et plié |
0,75% |
13 |
Résistance d'isolation |
>Normale de 1012 Ω |
14 |
Force électrique |
>1.3kv/mm |
15 |
Abrasion de S/M |
>6H |
16 |
Contrainte thermique |
288°C 20Sec |
17 |
Examinez la tension |
50-300V |
18 |
Aveugle minimal/enterré par l'intermédiaire de |
0.15mm (6mil) |
19 |
De finition extérieur |
HAL, l'ENIG, ImAg, Imsn OSP, plaquant l'AG, plaquant l'or |
20 |
Matériaux |
FR4, HTG, téflon, Rogers, céramique, aluminium, base de cuivre |
Application :
Le panneau (PCB) de circuits imprimés a été très utilisé dans presque toutes les industries de technologie, telles que l'elecronics, les équipements médicaux, les systèmes etc. de LED, de communicaitons, de sécurité, d'automobile et de vedio.
Notre coopérez avec beaucoup d'autres clients étrangers, notre exportation de produits au globe, comme des pays de l'Amérique, du Canada, de l'Europe, l'Asie de l'Est, l'Inde, l'Afrique, etc.
Ensemble de carte PCB :
Nous fournissons également la technologie d'ensemble de carte PCB, telle que 1 à 30 couches, ligne conforme, UL-énumérée, fine de ROHS minute de 0,07 millimètres, minute de Microvia 0.2mm, vias aveugles et vias enterrés, surface comme l'étain chimique, argent, l'or, HASL sans plomb, pour la tension vivante : cuivre de 3 onces. Matériel spécial : Albased, Rogers, FR4, FR4 HTG, CEM-1, SMD-pochoirs, A.O.I (inspection optique automatique), rayon X (contrôle intérieur de désalignement de couche), contrôle d'impédance avec le testprotocol.
