carte de circuit imprimé flexible

Introduction :

Fléchissez PCBs, également connu sous le nom de circuits imprimés flexibles ou l'électronique flexible, fournissent de plus grandes options pour des concepteurs et des ingénieurs en assemblant les circuits électroniques.

Ils sont construits de la matière plastique flexible et performante, habituellement le polyimide, qui permet au conseil de se plier ou « fléchir » pendant l'utilisation. Cette flexibilité les ouvre jusqu'à l'utilisation dans un large éventail d'applications.

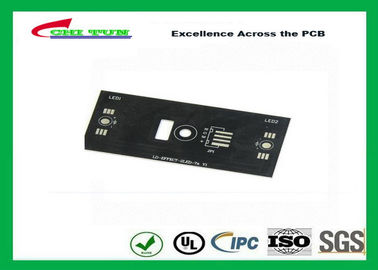

Surface de fraisage simple en aluminium HASL de carte PCB du côté 1.6mm de panneau bas de carte PCB de prototype

Prototype PCB Aluminum Base Board Single Side 1.6mm Milling PCB Surface HASL

Image Grand : Surface de fraisage simple en aluminium HASL de carte PCB du côté 1.6mm de panneau bas de carte PCB de prototype

Détails sur le produit:

Lieu d'origine:	Shenzhen en Chine
Nom de marque:	ChiTunPCB
Certification:	UL/ISO/ROHS/SGS
Numéro de modèle:	CTEL0110118

Conditions de paiement et expédition:

Quantité de commande min:	1pcs
Prix:	base on gerberfiles
Détails d'emballage:	Corton de norme d'emballage sous vide et d'exportation
Délai de livraison:	8-15days
Conditions de paiement:	Les TTT, le LC, le Western Union, les D/A, les D/P, et d'autres basent sur la négociation
Capacité d'approvisionnement:	80000 mètres carrés par mois

Contact

Description de produit détaillée

Matériau:

Al-Base 1.6mm

de surface:

HASL

Masque de soudure:

Black

Mettre en évidence:

cartes de circuit imprimé tour rapide

fabrication rapide de carte PCB de tour

Carte PCB de fraisage simple en aluminium du côté 1.6mm de panneau bas de carte PCB de prototype

	Description de produit
Numéro de type :	CTEL0110118
Nombre d'une couche :	1Layer
Matériel :	ALu
Épaisseur de finition :	1.6mm
cuivre :	1oz
Taille de carte PCB :	65*65mm
Ligne largeur/ligne l'espace
Taille de Min.Hole :
Finition extérieure :	HASL
	Masque noir de soudure
	aucun sillkscreen
	E-TEST
	Fraisage
Point d'origine :	La Chine
Marque :	CHITUN
Certification :	UL, ROHS, OIN
Norme :	Norme d'IPC

Options techniques pour des cartes de noyau en métal

1 couche		Notes
Matériel	Noyau en aluminium, bâche FR4
Taille maximale	500mm x 500mm
Épaisseur en aluminium	1.5mm, 2.0mm
Cuivre initial	35µm (pour 1.5mm), 140µm (pour 2.0mm)
Surface	HAL sans plomb, or d'immersion, étain d'immersion
RoHS conforme	oui
2 couches plaquées
Matériel	Noyau en aluminium, bâche FR4
Taille maximale	600mm x 600mm
Épaisseur en aluminium	1.2mm, 1.5mm, 1.6mm
	0.8mm, 1.0mm, 2.0mm
Cuivre de base	18µm, 35µm, 70µm, 105µm, 140µm
Surface	HAL sans plomb, or d'immersion, étain d'immersion
RoHS conforme	oui
Paramètres de conception
Largeur minimale de conducteur	200µm
Espacement minimal de conducteur	200µm
Anneau annulaire minimal	150µm
Mn par l'intermédiaire de (pth)	0.3mm

Application :

1. Audio et matériel vidéo : Amplificateur d'entrée-sortie, amplificateurs équilibrés, amplificateurs audio, préamplificateur, amplificateur de puissance

2. Matériel électronique de communication : amplificateur à haute fréquence, amplificateur de filtre, circuit d'émetteur

3. Équipement de bureautique : commande de moteur, et ainsi de suite.

4. Des véhicules à moteur : Régulateur électronique, allumeur, contrôleur de puissance

5. Ordinateur : Panneau d'unité centrale de traitement, lecteur de disquettes, dispositifs d'alimentation d'énergie

6. Modules d'alimentation : le convertisseur, redresseur, UPS, jettent un pont sur le relais à semi-conducteur

7. Lampes d'éclairage : La LED allume l'ect.
