Introduction :



Fléchissez PCBs, également connu sous le nom de circuits imprimés flexibles ou l'électronique flexible, fournissent de plus grandes options pour des concepteurs et des ingénieurs en assemblant les circuits électroniques.

Ils sont construits de la matière plastique flexible et performante, habituellement le polyimide, qui permet au conseil de se plier ou « fléchir » pendant l'utilisation. Cette flexibilité les ouvre jusqu'à l'utilisation dans un large éventail d'applications.

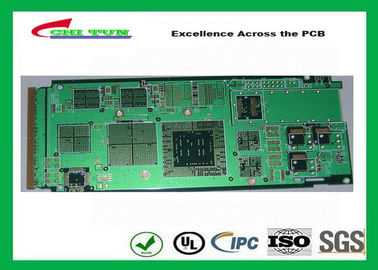

Conception et fabrication de carte PCB 10 taille 0.2mm de trou de doigt d'or de Bga Tg170 de couche

PCB Design And Fabrication 10 Layer  Bga Tg170 Gold Finger Hole Size 0.2mm
PCB Design And Fabrication 10 Layer  Bga Tg170 Gold Finger Hole Size 0.2mm PCB Design And Fabrication 10 Layer  Bga Tg170 Gold Finger Hole Size 0.2mm PCB Design And Fabrication 10 Layer  Bga Tg170 Gold Finger Hole Size 0.2mm

Image Grand :  Conception et fabrication de carte PCB 10 taille 0.2mm de trou de doigt d'or de Bga Tg170 de couche

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: ChiTunPCB
Certification: UL/ISO/ROHS/SGS
Numéro de modèle: CTEL1010200

Conditions de paiement et expédition:

Quantité de commande min: 1pcs
Prix: base on gerberfiles
Détails d'emballage: Corton de norme d'emballage sous vide et d'exportation
Délai de livraison: 10-30days
Conditions de paiement: Les TTT, le LC, le Western Union, les D/A, les D/P, et d'autres basent sur la négociation
Capacité d'approvisionnement: 50000 par semaine
Description de produit détaillée
Matériau: FR4 TG170 Épaisseur de conseil: 2.4mm
Cuivre: 1oz Finition extérieure: Sans plomb HASL + doigt d'or
Masque de soudure: vert Sillkscreen: blanc
Finition: acheminement standard: IPC Stardard
Mettre en évidence:

cartes de circuit imprimé tour rapide

,

fabrication rapide de carte PCB de tour

Conception et fabrication de carte PCB 10 taille 0.2mm de trou de doigt d'or de Bga Tg170 de couche

Description de produit

Numéro de type :

CTEL1010200

Nombre d'une couche :

10Layer

Matériel :

FR4 tg170

Épaisseur de finition :

2.4mm

cuivre :

1oz

Taille de carte PCB :

55*109mm

Ligne largeur/ligne l'espace

10/8mil

Taille de Min.Hole :

0.2mm

Finition extérieure : Doigt d'or

Masque vert de soudure

Le blanc sillkscreen

Point d'origine :

La Chine

Marque :

ChiTun

Certification :

UL, ROHS, OIN

Norme :

Norme d'IPC

TECHNOLOGIE :

. RoHS/sans plomb

. HDI Microvias

. Vias aveugle

. Vias enterré

. Électrodéposition sélective

. Contrôle d'impédance

Norme de fabrication :

. Classe d'IPC-A-600G II

. Classe d'IPC-A-600G III

. PERFAG 2E pour le conseil double face

. PERFAG 3C pour le conseil multicouche

Capacité

Mn Taille de finition de trous : 0,008" (0.20mm)

Diamètre micro de vias : 0,004 À 0,010 pouces (0,10 - 0.25mm)

Ligne largeur minimum/espacement : 0.004/0.004 pouce (0.10mm/0.10mm)

Épaisseur de cuivre maximum : 5oz (140um)

Épaisseur mince de conseil :

. DS - 0,008 pouces (0.20mm)

. 4/L - 0,016 (0.40mm)

. 6/L - 0,020 pouces (0.60mm)

Épaisseur maximum de conseil :

. 275.8mil (7.0mm)

Préparation de surface :

. HASL/électrodéposition sans plomb de HAL/gold

. Or d'immersion

. Étain d'immersion

. Argent d'immersion

. Doigts d'or (or dur)

. OSP
