carte de circuit imprimé flexible

Introduction :

Fléchissez PCBs, également connu sous le nom de circuits imprimés flexibles ou l'électronique flexible, fournissent de plus grandes options pour des concepteurs et des ingénieurs en assemblant les circuits électroniques.

Ils sont construits de la matière plastique flexible et performante, habituellement le polyimide, qui permet au conseil de se plier ou « fléchir » pendant l'utilisation. Cette flexibilité les ouvre jusqu'à l'utilisation dans un large éventail d'applications.

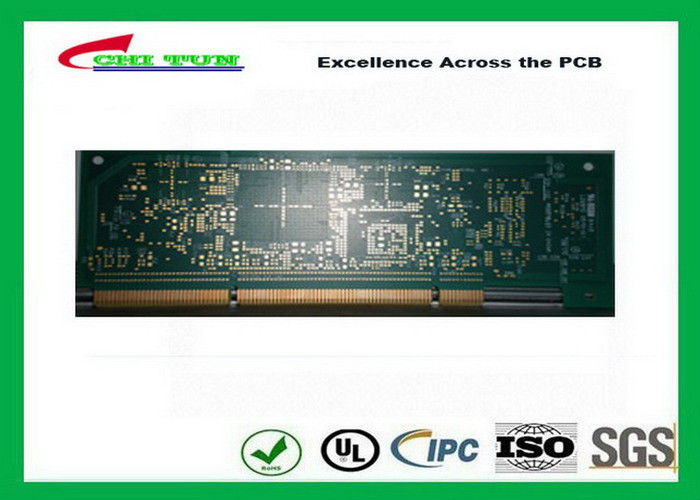

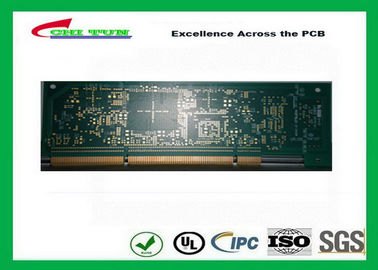

carte PCB rapide de doigt d'or du prototypage FR4 tg150 de carte PCB du tour 8layer

8layer Quick Turn PCB Prototyping FR4 tg150 Gold Finger PCB

Image Grand : carte PCB rapide de doigt d'or du prototypage FR4 tg150 de carte PCB du tour 8layer

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	CHITUN
Certification:	UL/ISO/ROHS/SGS
Numéro de modèle:	basez sur le requestion des clients

Conditions de paiement et expédition:

Quantité de commande min:	1pcs
Prix:	base on gerberfiles
Détails d'emballage:	emballage sous vide
Délai de livraison:	5-15days
Conditions de paiement:	Les TTT, le LC, le Western Union, les D/A, les D/P, et d'autres basent sur la négociation
Capacité d'approvisionnement:	50000 par semaine

Contact

Description de produit détaillée

Matériau:	FR4 TG150	Épaisseur de conseil:	1.6mm
Cuivre:	1oz	Finition extérieure:	Or d'immersion + doigt d'or
Masque de soudure:	vert	Sillkscreen:	blanc
Finition:	Acheminement/biseau	standard:	IPC Stardard
Mettre en évidence:	cartes de circuit imprimé tour rapide , fabrication rapide de carte PCB de tour

carte PCB rapide de doigt d'or du prototypage FR4 tg150 de carte PCB du tour 8layer

TECHNOLOGIE :

. RoHS/sans plomb

. HDI Microvias

. Vias aveugle

. Vias enterré

. Électrodéposition sélective

. Contrôle d'impédance

Norme de fabrication :

. Classe d'IPC-A-600G II

. Classe d'IPC-A-600G III

. PERFAG 2E pour le conseil double face

. PERFAG 3C pour le conseil multicouche

Capacité

Mn Taille de finition de trous : 0,008" (0.20mm)

Diamètre micro de vias : 0,004 À 0,010 pouces (0,10 - 0.25mm)

Ligne largeur minimum/espacement : 0.004/0.004 pouce (0.10mm/0.10mm)

Épaisseur de cuivre maximum : 5oz (140um)

Épaisseur mince de conseil :

. DS - 0,008 pouces (0.20mm)

. 4/L - 0,016 (0.40mm)

. 6/L - 0,020 pouces (0.60mm)

Épaisseur maximum de conseil :

. 275.8mil (7.0mm)

Préparation de surface :

. HASL/électrodéposition sans plomb de HAL/gold

. Or d'immersion

. Étain d'immersion

. Argent d'immersion

. Doigts d'or (or dur)

. OSP
