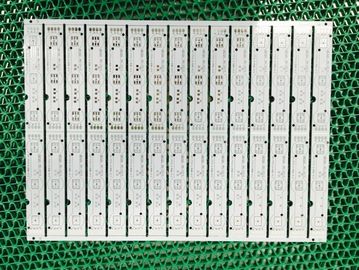

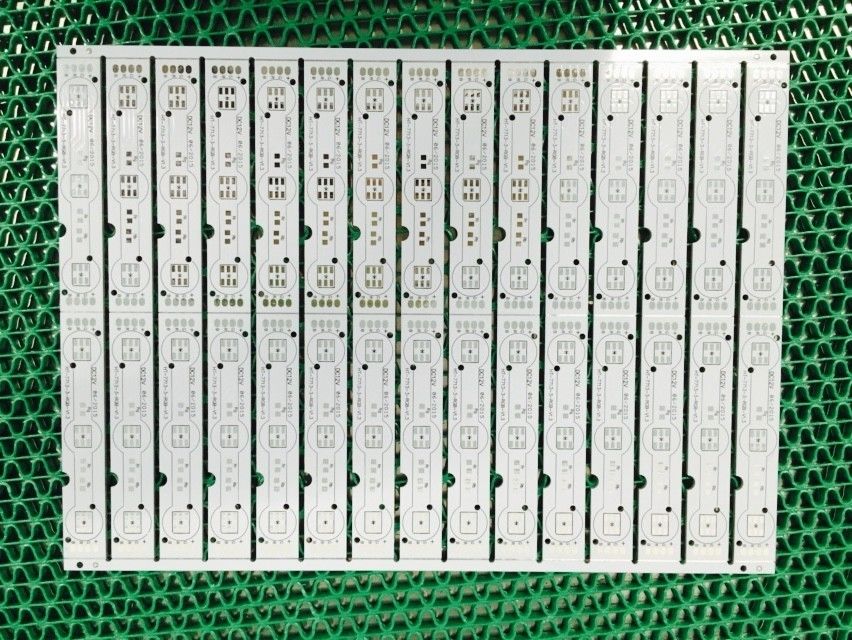

Panneau infrarouge de carte PCB de la haute précision LED/panneau en aluminium de carte PCB de base
|
Capacités de fabrication d'Assemblée de carte PCB :
|
|
Type d'Assemblée
|
Assemblée mélangée et double face de THD (dispositif d'À travers-Trou), de SMT (technologie de Surface-Bâti), de SMT et de THD de SMT et de THD.
|
|
Type de soudure
|
Pâte soluble dans l'eau de soudure, processus et sans plomb plombés (RoHS)
|
|
Composants
|
Parties de passifs, 0201 les plus de petite taille
BGA, uBGA, QFN, POP, et puces sans plomb
Lancement fin à 0.8Mils ;
Réparation et Reball de BGA ; Retrait et remplacement de partie
Connecteurs et terminaux
|
|
Taille de carte nue
|
Le plus petit : 0,25' « x 0,25" '(6.35mm x 6.35mm)
Le plus grand : 20' « x 20" '(508mm x 508mm)
|
|
Mn Lancement d'IC
|
0,012' '(0.3mm)
|
|
Lancement d'avance de QFN
|
0,012' '(0.3mm)
|
|
Taille maximale de BGA
|
2,90' « x 2,90" '(74mm x 74mm)
|
|
Type de service
|
Guichetier, guichetier partiel ou expédition
|
|
Essai
|
Inspection de rayon X
AOI (inspection optique automatisée)
Essai des TCI (essai en circuit) /Functional
|
|
Temps de rotation
|
Le même service de jour au service de 15 jours
|
|
Emballage composant
|
Bobines, bande de coupe, tube et plateau, pièces lâches et volume
|
Capacités générales de fabrication de circuit de Rigide-Câble et de câble :
Construction de couche : À simple face, double face, câble rigide, Access multicouche et double, avances non vérifiées
Trace/espace : 1/2 once. cuivre - .003" /.003" +/- .0005"
1 once. cuivre - .006" /.006" +/- .0015"
2 onces. cuivre - .012" /.012" +/- .003"
Capacités gravure à l'eau forte jusqu'à 14 onces.
Rayons : En dehors du dièse minimum 90°
À l'intérieur de la norme .030"
Minimum absolu intérieur .010"
Électrodéposition : Cuivre au bain chaud, cuivre électrolytique, dur et or mol, immersion de bidon, avance électrolytique de bidon (soudure), niveau d'air chaud, revêtement organique d'Entek
Matériel : Polyimide, Kapton, téflon/Duroid, système adhésif de FR4, de Getek, de Thermount, époxyde et acrylique (UL approuvée), stratifiés Habillés de cuivre d'Adhesiveless (IPC)
Kapton/épaisseur standard pour le film de base, de couverture et les renforts : 0.5mil, 1.0mil, 2.0mil, 3.0mil, 4.0mil, 5.0mil, 6.0mil
Essai électrique : L'essai net de liste, essai volant de sonde, par l'essai de trou, conjuguent essai d'Access
Nous pouvons te fournir les meilleurs services de l'électronique :
- Service de production de carte PCB. (FR-4, HI-TG, aluminium, FPC, TÉFLON, CEM-1)
- FPC, service de copie de carte PCB.
- Service d'Assemblée de carte PCB. (SMT, BGA, IMMERSION)
- Programme d'IC avec le dossier de SORTILÈGE.
- Service d'ensemble de logement de PCBA.
- Test de fonctionnalité final de PCBA.
- Service de copie de PCBA.
- Composants électroniques achetant et services d'achat de liste de BOM.
- Pochoir de carte PCB SMT. (Coupe et gravure à l'eau-forte de laser)
- Câble équipé
Impératif technique pour l'ensemble de carte PCB :
- Technologie de soudure professionnelle de Surface-support et d'À travers-trou
- Les diverses tailles aiment la technologie de SMT de 1206,0805,0603,0402 composants
- Les TCI (dans l'essai de circuit), technologie de FCT (essai fonctionnel de circuit).
- Assemblée de carte PCB avec l'UL, CE, FCC, approbation de Rohs
- Technologie de soudure de ré-écoulement de gaz d'azote pour SMT.
- Chaîne de montage de SMT&Solder de niveau élevé
- Capacité reliée ensemble par haute densité de technologie de placement de conseil.
Condition de citation pour la carte PCB et l'ensemble de carte PCB :
1) Dossier de Gerber et liste de Bom
2) PICS clair de pcba ou d'échantillon de pcba pour nous
3) Examinez la méthode pour PCBA
Délai d'exécution
Échantillons : 3-4 jours
Production en série : 7-15 jours (dépendez de la quantité)
Conditions de paiement
T/T, Western Union
Emballage et expédition
Emballage sous vide dans le carton
Applications des produits :
1. Ordinateurs et produits appropriés : Carte d'alimentation mobile, disque d'U, interface réseau, ordinateur de panneau, souris cameral et sans fil.
2. Appareil ménager : projecteur intelligent/conseil cameral et à haute fréquence numérique. Conseil d'enregistreur et de répétiteur, conseil principal automatique d'équipement audio et tableau de commande.
3. Communication sans fil : conseil mobile. Panneau de disque de direction de GPS, conseil principal de téléphone sans fil, conseil principal d'interphone.
4. Éclairage de LED : Puissance d'entraînement de LED, panneau de lumière de LED, ceinture de lumière de LED.
Pourquoi nous ?
Qualité
Nos normes de l'UL (E465880) /Rohs assurent des assemblées de qualité du début à la fin. Si c'est un produit fait sur commande simple ou une cadence de production clés en main complexe, la carte PCB de JHD adhérera aux normes les plus de haute qualité.
Capable
La carte PCB de JHD offre le plus en retard dans des capacités et des qualifications d'assemblée assurant que la qualité est établie dans chaque produit que nous fabriquons.
Expérience
Quand il s'agit de votre construction vous voulez un associé que vous pouvez dépendre dessus. Notre équipe de gestion a sur 8 ans de la connaissance combinée d'industrie. Notre équipe d'ingénierie a sur 5 ans d'expérience.
Protection de vos intérêts
La protection de votre propriété intellectuelle est le travail un ! Notre personnel des professionnels qualifiés sont tout le travail dans le cadre d'un contrat strict de confidentialité et traitent votre documentation importante comme ils leurs propres moyens.
Flexibilité
La carte PCB de JHD se glorifie sur notre capacité aux programmes faits sur commande de tailleur autour des besoins de nos clients. La carte PCB de JHD prend du temps d'écouter vos besoins uniques d'affaires et puis de se mettre à les surpasser.
La carte PCB de JHD voudrait être votre associé digne de confiance dans le futur proche !
