Introduction
Le moyen de carte dégrossi de double a un cuivre double face, et les trous métallisés, qui est cuivre double face, et le cuivre sont des trous à l'intérieur
Les deux côtés ont le double panneau de câblage, mais pour employer le fil des deux côtés. Les deux côtés doivent être dans la chambre avec les connexions électriques appropriées. Le « pont » entre ce circuit a appelé des vias. Guidez le trou dans la carte PCB, métal rempli ou enduit des trous, qui peuvent être reliés aux conducteurs des deux côtés. Puisque le secteur de double-panneau deux fois aussi grand que le panneau simple, double panneau pour résoudre le câblage de simple-panneau décalé en raison de la difficulté (peut être tourné à l'autre côté du trou), il est plus approprié pour l'usage dans plus complexe que le circuit de simple-panneau.
Avantages
Comparé au simple-conseil : câblage commode, câblage simple et à forte intensité de main d'oeuvre plus petit, une longueur de la ligne plus courte.
Doubles étapes de conception de carte
1. Préparez les schémas de circuit
2. Créez un nouveau dossier et une bibliothèque composante chargée de paquet de carte PCB
3, panneau de planification
4, dans la table réseau et les composants
5, composants de disposition automatique
6, ajustement de disposition
7, l'analyse de densité de réseau
8, câblant des règles réglées
9, cheminement automatique
10, ajustent manuellement le câblage
Détails sur le produit:
Conditions de paiement et expédition:
|
Exactitude de répétition: | Exactitude de répétition | Numéro de modèle: | JK3200/JK3600 |
---|---|---|---|
Nom du produit: | Machine d'inspection de trou | Vitesse d'inspection: | 6,5、 12.5m/min du、 10 (réglable) |
Mettre en évidence: | équipement d'essai de panneau de carte PCB,équipement d'essai de carte |

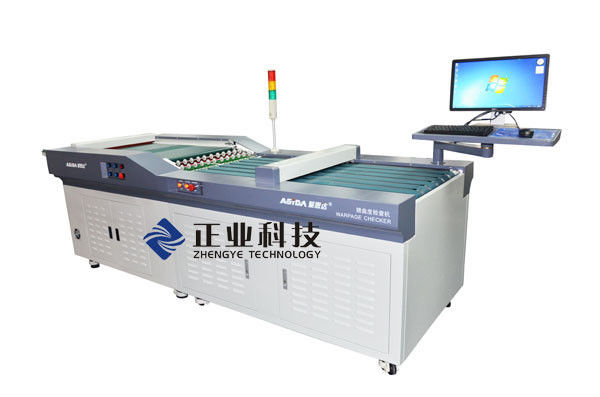

Équipement automatique d'inspection de forage, machine d'appareil de contrôle de carte PCB
Attributs de produit :
Nom de produit |
Machine d'inspection de trou |
Marque |
ASIDA |
Numéro de type |
JK3200/3600 |
Point d'origine |
La Chine |
Détails d'emballage |
Carton en bois |
Utilisation
La machine de trou d'inspection ASIDA-JK3600 est utilisée pour inspecter PCBs réalisé pour déceler les défauts de forage. Le nombre et la qualité de trous forés est vérifié et le conseil est affecté pour être ou BIEN ou le NG, le PCBs en résultant sont assortis en conséquence.
Interface conviviale, aucune formation spéciale requise.
Longue source lumineuse de la barre LED.
La vitesse de détection peut atteindre jusqu'à 12.5m/min.
la gamme de détection d'angle de 30 degrés, les conseils inputed peut être décentrée par jusqu'à 30 degrés.
Capable de vérifier deux conseils simultanément.
La fonction d'entretien de réseau, peut lier à d'autres systèmes pour montrer l'information d'OK/NG.
Logiciel personnalisé conçu aux besoins des clients spécifiques.
Efficace
Le ① JK3200 est équipé du double équipement de tri, qui peut détecter deux plats en même temps.
Le ② JK3600 est équipé de six équipements de tri, qui peut détecter six plats en même temps.
Client de contrôleur de trou :
Exactitude |
Exactitude de répétition de ① : ±40µm |
Exactitude de mesure de ② : ±40µm |
|
Vitesse d'inspection |
6,5, 10,12.5m/min (réglable) |
Objets |
Chaîne d'ouverture de ① : 0.15~10mm |
Taille de ② des conseils mesurables : 100×150~630×650mm |
|
Chaîne d'épaisseur de ③ des conseils mesurables : 0.3~10mm |
|
Marges de trou de ④ : ≥0.15mm |
|
Dimensions |
3550*1200*1100mm |
Poids |
400-450Kg |
