pcb double face

  • Haute précision pcb double face fournisseurs
  • Haute précision pcb double face fournisseurs





Introduction


Le moyen de carte dégrossi de double a un cuivre double face, et les trous métallisés, qui est cuivre double face, et le cuivre sont des trous à l'intérieur

Les deux côtés ont le double panneau de câblage, mais pour employer le fil des deux côtés. Les deux côtés doivent être dans la chambre avec les connexions électriques appropriées. Le « pont » entre ce circuit a appelé des vias. Guidez le trou dans la carte PCB, métal rempli ou enduit des trous, qui peuvent être reliés aux conducteurs des deux côtés. Puisque le secteur de double-panneau deux fois aussi grand que le panneau simple, double panneau pour résoudre le câblage de simple-panneau décalé en raison de la difficulté (peut être tourné à l'autre côté du trou), il est plus approprié pour l'usage dans plus complexe que le circuit de simple-panneau.





Avantages


Comparé au simple-conseil : câblage commode, câblage simple et à forte intensité de main d'oeuvre plus petit, une longueur de la ligne plus courte.





Doubles étapes de conception de carte



     1. Préparez les schémas de circuit

     2. Créez un nouveau dossier et une bibliothèque composante chargée de paquet de carte PCB

     3, panneau de planification

     4, dans la table réseau et les composants

     5, composants de disposition automatique

     6, ajustement de disposition

     7, l'analyse de densité de réseau

     8, câblant des règles réglées

     9, cheminement automatique

     10, ajustent manuellement le câblage

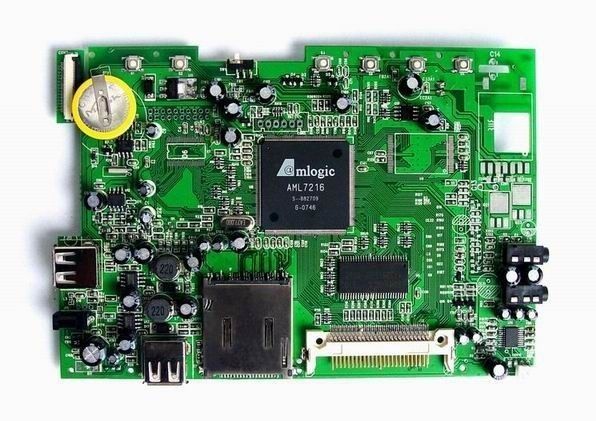

Doublez le panneau dégrossi de carte PCB pour la carte mère, ensemble de carte électronique

Double sided pcb board for motherboard , printed circuit board assembly
Double sided pcb board for motherboard , printed circuit board assembly

Image Grand :  Doublez le panneau dégrossi de carte PCB pour la carte mère, ensemble de carte électronique

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: Pacific PCB
Certification: UL,SONY GP,TSO9001:2000,ISO14000,TS16949,QC080000,OHSAS 18001,
Numéro de modèle: Pacifique 001
Matériel de base: FR-4
Épaisseur de cuivre: 1oz
Épaisseur de conseil: 1,2 mm
Finissage extérieur: HASL

Conditions de paiement et expédition:

Quantité de commande min: 1PC
Prix: Negociation
Détails d'emballage: emballage sous vide
Délai de livraison: 5-7 jours ouvrables
Conditions de paiement: T/T, cartes de crédit, dirigent le dépôt, paypal
Capacité d'approvisionnement: 1.000.000 pieds carrés/mois
Description de produit détaillée



Doublez le panneau dégrossi de carte PCB pour la carte mère, ensemble de carte électronique



Caractéristiques



panneau de la carte PCB 1.Double-side
finissage de la surface 2.HASL
délai de livraison 3.short
l'ordre 4.small sont vailabe
5.OEM sont fournis

Comment obtenir une citation de moi ?
Afin de me permettre de te faire une citation, svp fournissez-moi au-dessous de l'information.

1. Dossiers de carte PCB
Veuillez m'envoyer vos dossiers de carte PCB dans le dossier de gerber, le .pcb ou le dossier de .pcbdoc par l'email (sales@pcb-pacific.com).

2. Matière première disponible de carte PCB :
FR4 1.6mm, FR4 1.2mm, FR4 1.0mm, FR4 0.8mm, aluminium 1.6mm

3. Épaisseur de cuivre disponible :
0.5oz, 1oz, 2oz, 3oz, 4oz

4. Préparation de surface
   Or d'immersion au-dessus du nickel, HASL sans plomb, OSP

5. Couleurs disponibles pour le masque et le dessus de soudure recouverts (légende composante)
   Vert, bleu, rouge, noir, blanc

Un exemple des spécifications communes pour la carte PCB est en tant que ci-dessous :
FR4 1.6mm, ROHS, 1/1oz, or d'immersion au-dessus de nickel, masque vert de soudure, recouvrement supérieur blanc


Délai d'exécution :
Pour des prototypes de petite quantité, cela prend environ 3~4 jours pour que nous embarquent les marchandises.
Pour une certaines carte PCB et production par lots dures, cela prend environ 7 jours pour l'expédition.
Pour l'ensemble de carte PCB, cela prend environ 10 jours pour l'expédition.


Contactez-nous :

Tous les soucis ou questions, se sentent svp libres pour me contacter par l'email.
Une partie quelconque de votre email serait lue soigneusement, j'attends avec intérêt votre message.






•  Carte électronique de HDI
La carte PCB Pacifique est une principale société de production spécialisée en produisant la petite quantité et les prototypes divers de carte PCB. Nous contrôlons rapidement temps-au marché à la norme pour la garantie de qualité.

• Capacité générale de fabrication

CatégorieDescriptionCapacité
Formats de fichierDossiers de Gerber préférés274-X, 274-D, DPF, ODB++
Dossier de foretY de X et, Avec des tailles d'outil incluses
TailleDimensions de finition maximales580mm x 800mm – double face simple
550mm x 800mm – multicouche
Épaisseur de conseilStandard1.6mm ±10%
Minimal.Double face simple : 0.2mm ±0.1mm
4-layer : 0.4mm ±0.1mm
6-layer : 0.6mm ±0.1mm
8-Layer : 1.0mm ±0.1mm
10-layer : 1.0mm ±0.12mm
12-layer : 1.2mm ±0.12mm
32-layer : 4.0mm ±0.4mm et en haut
Maximum.6.3mm ±10%
Arc et torsion< 7="">
CuivrePoids externe de Cu1oz | 10oz
PoidsWight intérieur de Cu1/3oz | 6oz
Matériaux en stratifiéFR4 (hauts TG, sans halogène), FR5, ISOLA (FR408,370HR), TÉFLON, POLYIMIDE, ROGERS (RO4003, RO4350, RO4450), plat en aluminium (simple, double face)
Épaisseur FR41.6mm
Haut TG FR4 (170 deg. C)1.6mm
Coupe de conseilNombre maximal des couches32
Épaisseur minimale pour des couches intérieures (l'épaisseur de Cu sont exclues)0.07mm
ForageTaille minimale0.1mm
Taille maximale6.0mm
Déviation de foret±0.002 » (0.050mm)
Tolérance de trou de PTH±0.003 » (0.075mm)
Tolérance de trou de NPTH±0.002 » (0.050mm)
Angle de fraise80°, 90°, 100°, 120°
ÉlectrodépositionTaille minimale de trou0,0008"
Allongement20
Graver à l'eau-forteTolérance de largeur de trace±20%
Largeur de trace de mn/espace (poids de finition de Cu 1oz à partir de 1/3oz)0,003"/0,003" (0.08mm)
Largeur de trace de mn/espace (poids de finition de Cu 1oz à partir de 1/2oz)0,004"/0,004" (0.1mm)
Largeur de trace de mn/espace (poids de finition de Cu 2oz)0,005"/0,005" (0.127mm)
Largeur de trace de mn/espace (poids de finition de Cu 3oz)0,008"/0,008" (0.2mm)
Largeur de trace de mn/espace (poids de finition de Cu 4oz)0,012"/0,012" (0.3mm)
Couches intérieuresL'espace minimal du perçage au modèle intérieur0.1mm
L'espace minimal de l'anneau annulaire au modèle intérieur0.1mm
enregistrement de Couche-à-couche±0.003 » (0.08mm)
Masque de soudureCouleurvert vert, vert clair, mat, blanc, blanc extrême, noir, noir mat, brun foncé, jaune, rouge, bleu, transparent
Dégagement de masque minimal de soudure0,003"
Épaisseur0,0004"
SilkscreenCouleurBlanc, noir, jaune, rouge, bleu, vert
Largeur de trace de mn0,005"
Taille minimale0,028"/0,028"
Essai électriqueAOI Y
Appareil de contrôle volant de sondeY
Impédance commandéeTolérance±10%
Appareil de contrôle d'impédanceTektronix TDS8200
AcheminementEssai de fraises en bout±0.15mm (0,006")
Tolérance de commande numérique par ordinateur±0.15mm (0,006")
Profondeur de V-Coupe±0.1mm (0,004")
déviation de l'angle de V-coupe±0.1mm (0,004")
Semi-trouY
Finition extérieureHASL, Pb de HASL libèrent, or d'immersion, argent d'immersion, l'étain d'immersion, O.S.P (Entek), l'électrodéposition de S/G, ENEPIG, électrodéposition de G/F, le carbone…
Vias aveugle et enterré3+N+3Y
Résine, encre trou-remplissante, PTHY
D'autresCERT d'UL.Y
CERT d'OIN.ISO9001/ISO14001/RoHS

L'usine transparente de la carte PCB Pacifique permet à nos clients d'être témoin du processus fascinant de la production de carte PCB !
