Introduction
Les cartes électronique multicouche (PCBs) ont représenté la prochaine évolution principale en technologie de fabrication. De la plate-forme basse du double a dégrossi plaqué est venu très un sophistiqué et la méthodologie complexe dont permettrait encore à des concepteurs de carte une dynamique relie ensemble et des applications.
Les cartes multicouche étaient essentielles dans l'avancement du calcul moderne. La construction de base multicouche et la fabrication de carte PCB sont semblables à la fabrication de puce micro sur une macro taille. La gamme des combinaisons matérielles est étendue du verre époxyde de base aux suffisances en céramique exotiques. Multicouche peut être construit sur en céramique, de cuivre, et l'aluminium. Des abat-jour et les vias enterrés sont généralement produits, avec la protection dessus par l'intermédiaire de la technologie.
Processus de fabrication
1. Produit chimique propre
Il a gravé à l'eau-forte le modèle, il est nécessaire d'obtenir la bonne qualité d'assurer un lien fort de la couche de résistance et la surface de substrat, un substrat ou une couche extérieure d'oxyde, pétrole, poussière, empreintes digitales et toute autre saleté. Par conséquent, avant que la couche de résistance soit d'abord appliquée à la surface du conseil et de la couche rude par nettoyage de cuivre de surface d'aluminium atteint un certain degré.
Plat intérieur : commencé quatre panneaux, l'intérieur (en second lieu et des troisième couches) est une nécessité fait d'abord. La feuille intérieure est faite en les intrados supérieurs de fibre de verre et d'époxyde et composés basés sur résine de la feuille de cuivre.
2. Stratification sèche de film de formulaire
Revêtement d'un vernis photosensible : nous devons faire la forme du plat intérieur, nous avons apposé la première fois le film sec (résistez, vernis photosensible) au-dessus de la feuille intérieure de couche. Le film sec est une couche mince de polyester, un film de vernis photosensible et un film protecteur de polyéthylène composé de trois parts. Quand l'aluminium, le film sec commençant par un film protecteur de polyéthylène, et puis est épluché dans les conditions de la chaleur et de la pression dans le film sec est collé sur le cuivre.
3. L'exposition d'image et l'image se développent
Exposition : Dans l'irradiation uv, les photoinitiators absorbent léger se décomposent en radicaux, initiateur radical de photopolymerization et puis polymériser le monomère pour produire d'une réaction de réticulation, formation insoluble dans la solution alcaline diluée après la réaction de la structure de polymère. La polymérisation à continuer pendant quelque temps, afin d'assurer la stabilité du processus, pour ne pas déchirer juste après le film de polyester d'exposition devrait rester plus de 15 minutes à la réaction de polymérisation pour procéder, avant de développer le film de polyester déchiré.
Promoteur : les parties non exposées de solution active de groupes de réaction du film photosensible avec une production dissoute par matière soluble dans l'alcali diluée vers le bas, laissant déjà durci en réticulant la partie photosensible de modèle
4. Gravure à l'eau forte de cuivre
Dans les conseils imprimés flexibles ou le processus de fabrication imprimé de conseil, la réaction chimique à la partie de cuivre d'aluminium de ne pas être enlevé, afin de former un modèle désiré de circuit de cuivre sous le vernis photosensible ne soit pas impact maintenu gravé à l'eau-forte.
5. La bande résistent et le poinçon gravure à l'eau forte de courrier et l'inspection et l'oxyde d'AOI
Le but du film est de graver à l'eau-forte le conseil maintenu après que dégageant la couche de résistance de sorte que le cuivre suivant ait exposé. Filtre « filmez scories » et réutilisez les déchets sera débarrassé correctement. Si vous allez après que le film puisse être complètement propre lavé, vous pourriez envisager de ne pas mariner. En conclusion, le conseil est complètement sec après lavage, évitent l'humidité résiduelle.
6. Layup avec le prepreg
Avant d'entrer dans la machine de pression, la nécessité d'employer tous les matériaux multicouche prêts à emballer (Configuration-) en plus de la poignée intérieure le travail a été oxydée, mais à avoir besoin toujours d'un film de film protecteur (Prepreg) -. Fibres de verre imprégnées de résine époxydes. Le rôle des stratifications est un certain ordre au conseil couvert de film protecteur puisqu'empilé et placé entre le plat de plancher.
7. Layup avec la presse de cuivre de stratification d'aluminium et de vide
Aluminium - présenter la feuille intérieure et alors couvert de couche d'aluminium de cuivre des deux côtés, et alors la pressurisation multicouche (dans un à période fixe du temps nécessaire pour mesurer l'extrusion de la température et de pression) a été refroidie à la température ambiante à la fin de rester est une feuille multicouche d'ensemble.
8. Foret de commande numérique par ordinateur
Dans les conditions de la précision intérieure, perçage de perçage de commande numérique par ordinateur selon le mode. Haute précision de perçage, pour s'assurer que le trou est en position correcte.
9. Cuivre au bain chaud
Afin de faire l'à travers-trou entre les couches peut être allumée (la résine et le faisceau de fibres de verre d'une partie non-conductrice du mur de la métallisation de trou), les trous doit être complétée le cuivre. La première étape est une couche mince de cuivrage dans le trou, ce processus est complètement réaction chimique. Épaisseur d'en cuivre plaqué de finale de 50 pouces millionième.
10. Formulaire et stratification sèche de film
Revêtement de vernis photosensible : Nous avons un dans le revêtement externe du vernis photosensible.
11. L'exposition et l'image de Mage se développent
Exposition et développement externes
12. Électro électrodéposition de modèle de cuivre
Ceci est devenu un cuivre secondaire, le but principal est d'épaissir la ligne du cuivre et des vias d'en cuivre profondément.
13. Électrodéposition de modèle de bidon électro
Son but principal est gravure à l'eau-forte lui résistent, protègent couvre les conducteurs de cuivre ne sera pas attaqué (protection interne de tous les lignes et vias de cuivre) dans la corrosion alcaline du cuivre.
14. La bande résistent
Nous connaissons déjà le but, employons juste la méthode chimique, la surface du cuivre est exposés.
15. Gravure à l'eau forte de cuivre
Nous savons que le but de protéger l'étain a partiellement gravé à l'eau-forte l'aluminium ci-dessous.
16. Le côté 1 de revêtement de LPI et la pointe sèche et le côté 2 de revêtement de LPI et la pointe exposition sèche et d'image et image se développent et masque thermique de soudure de traitement
Le masque de soudure est exposé aux protections utilisées, on lui dit souvent que l'huile verte, huile creuse réellement des trous dans le vert, l'huile verte n'a pas besoin de couvrir les protections et d'autres secteurs exposés. Le nettoyage approprié peut obtenir les caractéristiques extérieures appropriées.
17. Finition extérieure
La soudure de HASL enduisant le processus de HAL (généralement connu sous le nom de HAL) est d'abord plongée sur le flux de carte PCB, puis en plongeant en soudure fondue, et alors d'entre deux souffleurs par l'air comprimé avec un couteau à l'air de la chaleur pour enlever à l'air comprimé la soudure excédentaire sur la carte électronique, éliminez en même temps le trou excédentaire en métal de soudure, ayant pour résultat un revêtement lumineux, lisse, uniforme de soudure.
Doigt d'or, connecteur but-conçu, prise le connecteur en tant qu'exportations étrangères de liaison de conseil, et donc besoin de tricher le processus. A choisi l'or en raison de sa résistance supérieure de conductivité et d'oxydation. Cependant, parce que le coût d'or s'applique pour tricher seulement l'or tellement haut et local plaqué ou chimiquement.
Détails sur le produit:
Conditions de paiement et expédition:
|
Mettre en évidence: | carte PCB simple de côté,pcb double face |
---|

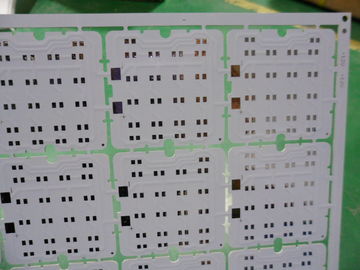

Couche plaquée de cuivre du panneau 1 de carte PCB du stratifié FR4 d'OIN/UL/2 couches/couche multi
Fabrication professionnelle de carte PCB
Sources lumineuses de LED : puissance 2835/3014/3528/5050/5630/5730/1W élevée
LE TDC : 2800-3000K, 4500-5000K, 6000-6500K
C.P. : >75Ra, >80Ra
Flux lumineux produit : il est dépendent de adapter aux besoins du client
Lumière de LED : Tube de LED, ampoule de LED, plafonnier de LED, downlight de LED, voyant de LED et etc.
Tous les paramètres peuvent être adaptés aux besoins du client !
Capacité d'usine
Article | Capacité de fabrication |
Préparation de surface | OSP |
Type de couche de carte PCB | Côté simple, double côté |
Taille de Max. Working Panel | 1500mm*600mm |
Taille de Min. Working Panel | 4mm*4mm |
Épaisseur de substrat d'AL | 0.4mm-0.5mm |
Largeur de Min. Conductor | 0.15mm |
Espacement de Min. Conductor | 0.15mm |
Taille minimale de trou de perçage | 0.2mm |
Tolérance d'épaisseur de plat | ±0.1mm |
Tolérance de finition de panneau | ±0.1mm |
Alignement de V-CUT | ±0.1mm |
Tolérance de diamètre de trou | ±0.05mm |
Tolérance de position de trou | ±0.076mm |
Épaisseur de cuivre de finition | 35um-105um (1oz-6oz) |
Gravure à l'eau-forte sous la coupe | >/=2.0 |
Uniformité d'électrodéposition de PTH&Panel | >90% |
Eing/épaisseur or d'instantané | 1-5u'“ |
Épaisseur de masque de soudure | 15um-35um |
Pont de Min. Solder Mask | 0.076mm (3mil) |
Écran en soie | Blanc/noir (dépendez de vos conditions) |
Conduction thermique | 1.0~20W/MK |
Tension de tenue | C.A. 2000V, DC 1500~4000 |
La technologie de carte PCB de Shenzhen JianHongda limitée, a été fondée en juin 2009, en tant que fournisseur professionnel d'ensemble de carte PCB, nous avons de excellentes équipes qui se concentrent sur le développement de produit et la conception, le contrôle de qualité et l'inspection et la direction de l'entreprise. Afin de fournir les meilleurs produits et services, nous avons établi un système de gestion de la qualité de modren.
Organigramme de panneau multicouche de double-visage
Assemblée professionnelle de carte PCB :
Technologie de soudure professionnelle de Surface-support et d'À travers-trou.
Les diverses tailles aiment la technologie de SMT de 1206,0805,0603 composants.
Les TCI (dans l'essai de circuit), technologie de FCT (essai fonctionnel de circuit).
Assemblée de carte PCB avec l'UL, CE, FCC, approbation de Rohs.
Technologie de soudure de ré-écoulement de gaz d'azote pour SMT.
Chaîne de montage de SMT&Solder de niveau élevé.
Capacité reliée ensemble par haute densité de technologie de placement de conseil.
Assemblez la carte PCB pour vous, PLZ cliquent sur ici
Notre condition de qualité :
Nous mettons en application maintenant le système de qualité international inclut : UL (E465880), TS16949, ISO14001, ISO9001
Cible de qualité :
la livraison de période active : ≥98% ;
acceptabilité de conseil de double couche : ≥97%
acceptabilité de conseil de quatre-couche : ≥95%
acceptabilité de conseil de six-couche : ≥92%
acceptabilité de conseil de huit-couche : ≥88%
acceptabilité de conseil de dix-couche : ≥85%
satisfaction du client : ≥98%
taux de plainte/taux rejeté : ≤ 1%
Notre politique de l'environnement :
Nous avons commis à :
Conformez-vous aux règlements environnementaux
Empêchez tous les accidents environnementaux
Empêchez la pollution et réduisez le gaspillage
Réduisez au minimum la consommation des ressources
Éducation notre employé dans la conscience de la protection de l'environnement
Installez le système de gestion environnementale et renforcez la politique de l'environnement
Conformité de RoHS et sans plomb
Délai d'exécution
Échantillons : 5-7 jours
Production en série : 7-15 jours (dépendez de la quantité)
Conditions de paiement
T/T, Western Union
Emballage et expédition
Emballage sous vide dans le carton
Carte PCB de JHD dans l'éclairage professionnel juste
Pourquoi nous ?
Qualité
Nos normes de l'UL (E465880) /Rohs assurent des assemblées de qualité du début à la fin. Si c'est un produit fait sur commande simple ou une cadence de production clés en main complexe, la carte PCB de JHD adhérera aux normes les plus de haute qualité.
Capable
La carte PCB de JHD offre le plus en retard dans des capacités et des qualifications d'assemblée assurant que la qualité est établie dans chaque produit que nous fabriquons.
Expérience
Quand il s'agit de votre construction vous voulez un associé que vous pouvez dépendre dessus. Notre équipe de gestion a sur 8 ans de la connaissance combinée d'industrie. Notre équipe d'ingénierie a sur 5 ans d'expérience.
Protection de vos intérêts
La protection de votre propriété intellectuelle est le travail un ! Notre personnel des professionnels qualifiés sont tout le travail dans le cadre d'un contrat strict de confidentialité et traitent votre documentation importante comme ils leurs propres moyens.
Flexibilité
La carte PCB de JHD se glorifie sur notre capacité aux programmes faits sur commande de tailleur autour des besoins de nos clients. La carte PCB de JHD prend du temps d'écouter vos besoins uniques d'affaires et puis de se mettre à les surpasser.
FAQ
Q : Quels dossiers employez-vous dans la fabrication de carte PCB ?
A : Gerber ou Eagle, liste de BOM, PNP et position de composants
Q : Est-il possible vous pourrait-il offrir l'échantillon ?
A : Oui, nous pouvons coutume que vous prélevez pour examiner avant production en série
Q : Quand est-ce que j'obtiendrai la citation après Gerber envoyé, BOM et procédure d'essais ?
A : D'ici 6 heures pour la citation de carte PCB et environ 24 heures pour la citation de carte PCB.
Q : Comment est-ce que je peux connaître le processus de ma production de carte PCB ?
A : 5-7days pour la production et les composants de carte PCB achetant, et 7 jours pour l'ensemble et l'essai de carte PCB
Q : Comment est-ce que je peux m'assurer la qualité de ma carte PCB ?
A : Nous nous assurons que chaque morceau de produits de carte PCB fonctionnent bien avant l'expédition. Nous examinerons tous selon votre procédure d'essais. Également s'il y a des articles de défaut pendant l'expédition, nous pouvons également être libres pour réparer pour vous.
Astuces d'achat
a. Si vous voulez acheter notre carte PCB, vous devriez fournir les dossiers formels d'un Gerber ou le dossier ou n'importe quoi de pareil de *.pcb.
b. Si vous voulez acheter par grande quantité, demandez svp Mr.Hank.
c. Si vous voulez acheter le PCBA, vous devriez fournir les dossiers de Gerber, le dossier de *.pcb, la liste etc. de BOM.
d. Si vous voulez reproduire un certain panneau exsited de carte PCB pour vous, fournir svp d'abord les images très claires, alors si vous êtes satisfait de notre citation d'évaluation, alors pour nous envoyer la chose vraie, ainsi nous peut la copier pour vous.
e. Si aucune de ce qui précède ne peut vous aider, svp contactez-nous directement par Skype, QQ ou email. Nous sommes très heureux de répondre aux questions que vous posez, votre satisfaction est notre destination définitive.
La carte PCB de JHD voudrait être votre associé digne de confiance dans le futur proche !
