Matériel
Plat de panneau de la fibre de verre FR4 et en aluminium, substrat de cuivre, substrat de fer, PTFE, F4B, F4BM, Kangtai Li, CER-10, Rogers, conseil mou de FPC et un autre plat à haute précision.
Métiers
Cuivre léger, nickel, or, jet de bidon ; Or d'immersion, antioxydant, HASL, étain d'immersion, etc.
Carte PCB de double couche HASL sans plomb avec le masque bleu de soudure
- Finition sans plomb de surface de HASL requise pour rencontrer ROHS conforme
- Matériel FR-4 avec l'épaisseur de conseils de 0.25mm-6mm
- Poids de cuivre : 1/3OZ, 0.5OZ, 1OZ, 2OZ, 3OZ, 4OZ, 5OZ, 6OZ
largeur de voie minimum de -3-3mils et espacement de la taille de finition minimum de trou de -0.2mm
- Certificat : UL, ISO14001, TS16949 et ROHS
- Direction de l'entreprise : ISO9001
- Marchés : L'Europe, l'Amérique, l'Asie, etc.
Application
produits électroniques, comme
périphériques d'ordinateur, espace, télécommunication, automotives, medicaldevices, camermas, dispositifs optoélectroniques, VCD, affichage à cristaux liquides et verious d'autres produits électroniques de comsumer.
Détails sur le produit:
|
Surligner: | PCB couche multiformat,carte PCB de haute précision |
---|

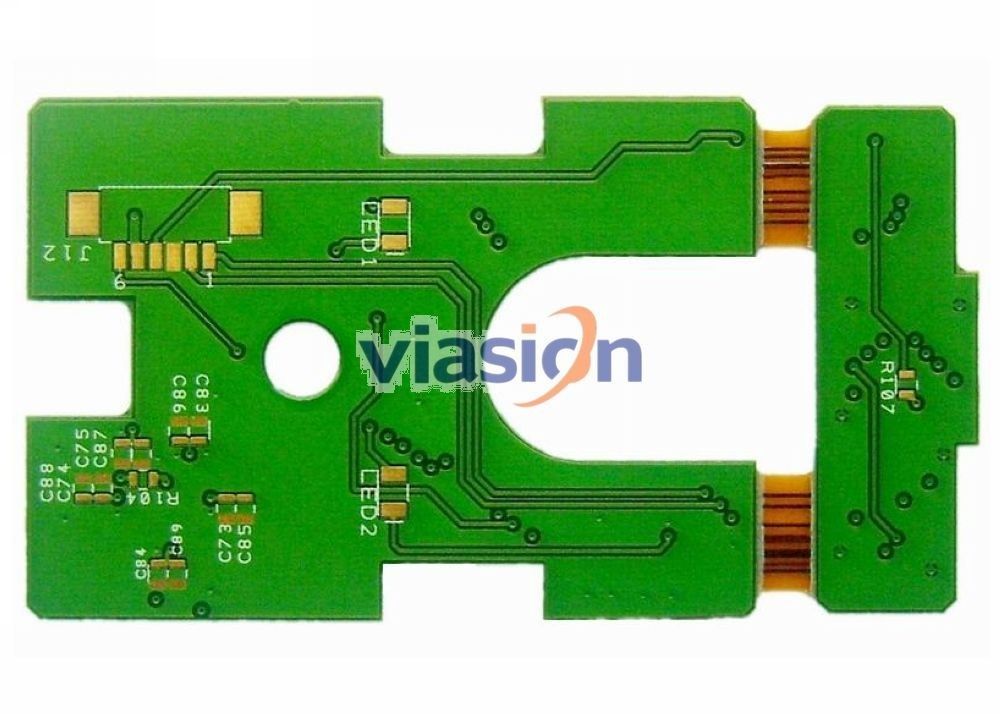

Circuit rigide de panneau de carte PCB de double couche de câble de Polyimide pour le robot d'industrie
Spécifications :
Matériel |
FR4 + Polyimide |
Compte de couche |
2 couches |
Épaisseur de conseil |
1.6mm |
Épaisseur de cuivre |
1oz |
Taille minimum de foret |
0.3mm |
Trace et espace minimum |
0.2mm |
Finition extérieure |
Or d'immersion |
Applications |
Robot d'industrie |
Technologie spéciale |
NON |
Applications :
Communications
Équipement de télécommunication traditionnel, FTTP, VOIP, services multimédias, conception de réseaux de données et produits d'infrastructure IT, produits sans fil d'infrastructure, amplificateurs de puissance, diviseurs et combinateurs, transistors de puissance élevée, etc.
Périphériques d'ordinateur
Imprimantes à extrémité élevé, modem câblé, routeurs sans fil, téléphones d'IP, consommateur et fournitures de bureau, système bancaire etc.
Consommateur
Ordinateurs, télévisions, appareils-photo, magnétoscopes numériques (DVR), produits tenus dans la main, LED, etc.
Des véhicules à moteur
Systèmes de sûreté de passager, systèmes de contrôle de moteur, airbags, produits de contrôle de traction, etc.
Calcul et stockage à extrémité élevé
Ordinateur et serveur de haute performance, système d'unité centrale et équipement de stockage, mémoire, etc.
Industrie
Alimentation d'énergie, panneau de commande principal, moniteur, produits de télévision en circuit fermé, équipement des véhicules à moteur de contrôle, robot d'industrie, produits etc. de contrôle d'accès
Médical
Représentation de résonance magnétique (MRI), tomodensitométrie (CT), unités de defibrillation de réponse de secours, surveillance patiente, dispositifs implantables, systèmes robotiques de chirurgie, biométrie et équipement diagnostique, etc.
Militaire
Satellite, radar, avion, boîtier de commande, le matériel de transmission .etc.
Essai et mesure
Compteurs d'électricité, appareil de contrôle de l'électricité, appareil de contrôle thermique, appareil de contrôle léger, appareil de contrôle de réseau, appareil de contrôle de gas et de pétrole, produits infrarouges, équipement de test de semi-conducteur, cartes de DUT et de sonde, systèmes d'inspection de gaufrette, etc.
Carte de carte PCB
NON |
ARTICLE |
Capacités techniques |
1 |
Couches |
1-20 couches |
2 |
Taille de Max. Board |
508×610 millimètre |
3 |
Épaisseur minimale de conseil |
2-layer 0.12mm |
4-layer 0.4mm |
||
6-layer 0.6mm |
||
8-layer 0.90mm |
||
10-layer 1mm |
||
4 |
Ligne largeur minimale/espace |
0.127mm (4mil) |
5 |
Épaisseur de Max. Copper |
5OZ |
6 |
Mn Lancement de S/M |
0.075mm (3mil) |
7 |
Taille minimale de trou |
0.15mm (6mil) |
8 |
Tolérance de diamètre de trou (PTH) |
±0.05mm (2mil) |
9 |
Tolérance de diamètre de trou (NPTH) |
+0/-0.05mm (2mil) |
10 |
Déviation de position de trou |
±0.05mm (2mil) |
11 |
Tolérance d'ensemble |
±0.10mm (4mil) |
12 |
Torsion et plié |
<0> |
13 |
Résistance d'isolation |
normale 100MΩ |
14 |
Force électrique |
>1.3kv/mm |
15 |
Abrasion de S/M |
>6H |
16 |
Contrainte thermique |
288°C 20Sec |
17 |
Examinez la tension |
50-300V |
18 |
Aveugle minimal/enterré par l'intermédiaire de |
0.15mm (6mil) |
19 |
De finition extérieur |
HAL, l'ENIG, OSP, plaquant l'AG, plaquant l'or, étain de HAL, argent |
20 |
Matériaux |
FR4, HTG, téflon, Rogers, céramique, aluminium, base de cuivre, CEM-3, CEM-1, Halgenfree |
Avantage compétitif :
Bonne évaluation |
Aucun MOQ et aperçu gratuit |
La livraison rapide |
Bonne qualité et approbations internationales |
Grand service à la clientèle |
La livraison de période active |
Méthode de expédition diversifiée |
Éventail d'offre de carte PCB |
