Matériel
FR4, matériel de non-halogène, base en aluminium, base de tonnelier, matériel à haute fréquence, aluminium de cuivre épais, 94-V0 (HB), matériel de pi, HAUT TG : SL S1000-2, ITEQ : IT180
Préparation de surface
HAL, or d'immersion, étain d'immersion, argent d'immersion, doigt d'or, OSP, doigt de HAL (or d'immersion, OSP, argent d'immersion, étain d'immersion) +Gold
Avantage
usine 1.PCB directement
2.PCB de haute qualité
bon prix 3.PCB
temps 4.PCB rapide
certification 5.PCB (ISO/UL E354810/RoHS)
Capacité :
Tableaux de commande à hauteur d'impédance de fréquence (matériel TACONIQUE) /TG/Density/precision
- la carte PCB lourde d'en cuivre, métal a basé la carte PCB. La carte PCB dure d'or, aveuglent les conseils &Buried de vias,
Carte PCB libre d'halogène, panneaux soutenus par l'aluminium
- Or finger+ HAL et carte PCB de HASL sans plomb, carte PCB compatible sans plomb
Détails sur le produit:
Conditions de paiement et expédition:
|
Surligner: | PCB Core Aluminium,carte PCB soutenue par aluminium |
---|

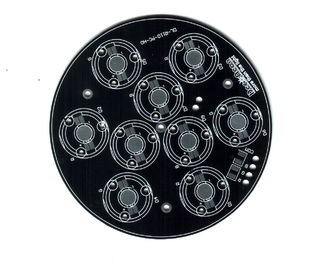

le panneau en aluminium de la carte PCB 94V pour la LED, aluminium thermostable a soutenu l'épaisseur de la carte PCB 2,0
Détails rapides
Type de carte PCB : | Carte PCB d'aluminium |
Couche : | Côté simple |
Minute. Ligne largeur/espace : | 3mil/3mil |
Mn Par l'intermédiaire du diamètre : | 0.3mm |
Épaisseur de finition : | 2.0mm |
Finition extérieure : | HASL |
Taille : | 100*100MM |
Matériel : | Base en aluminium |
Couleur : | Noir |
Application : | LED |
Description
Shenzhen Hengda spécialisé dans des cartes électronique d'aluminium (également appelées PCBs à base métallique) pendant plus de 10 années. Bien qu'à l'origine envisagé pour l'usage dans l'industrie de puissance-approvisionnement ces substrats sont maintenant les plus très utilisés dans des produits de l'intense luminosité LED. Il y a beaucoup de noms pour ces produits ; La base plaquée et en aluminium en aluminium, le noyau en métal (MCPCB), a isolé le substrat en métal (IMS ou IMPCB), thermiquement le PCBs conducteur, etc… mais ils tous signifient la même chose. Une couche mince thermiquement de diélectrique conducteur mais électriquement isolant est stratifiée entre un aluminium à base métallique et de cuivre. L'aluminium de cuivre est gravé à l'eau-forte dans le modèle désiré de circuit et l'à base métallique dessine la chaleur à partir de ce circuit par le diélectrique mince.
Utilisant une carte PCB de noyau en métal dans ces produits et applications de LED aidez à réduire considérablement la chaleur émise.
D'autres applications qui sont idéales pour l'intégration de MCPCB sont les panneaux solaires et les applications de contrôle de mouvement. Nous pouvons également combiner le noyau en métal avec notre technologie de carte PCB de HDI.
Matériaux et épaisseur de carte PCB de noyau en métal
Le noyau en métal de la carte PCB thermique peut être en aluminium (la carte PCB en aluminium de noyau), le cuivre (la carte PCB de cuivre de noyau ou une carte PCB lourde d'en cuivre) ou un mélange des alliages spéciaux. Le plus commun est une carte PCB en aluminium de noyau.
L'épaisseur des noyaux en métal dans des embases de carte PCB est en général 30 le mil - 125 mil, mais plus profondément et plats plus minces sont possible.MCPCB l'épaisseur que de cuivre d'aluminium peut être de 1 - 10 onces.
Avantages de MCPCB
Il peut être avantageux employer MCPCBs pour que leur capacité intègre une couche diélectrique de polymère avec une conduction thermique élevée pour une résistance thermique inférieure.
La chaleur de transfert de PCBs de noyau en métal 8 à 9 fois plus rapidement que FR4 PCBs. Les stratifiés de MCPCB absorbent la chaleur, gardant le refroidisseur thermogène de composants qui a comme conséquence la représentation et la vie accrues.
Les produits avec l'aluminium ont basé la carte PCB
Des applications qui produisent d'un grand nombre de chaleur souvent ne peuvent pas être en juste proportion refroidies utilisant juste les fans traditionnelles. Le refroidissement conducteur par le noyau PCBs en métal sont une option idéale de production.
MCPCBs le plus largement sont trouvés en technologies de LED, car ils réduisent le nombre de LED exigée pour produire une illumination spécifique. Les diodes électroluminescentes libèrent une grande quantité de la chaleur dans les applications comme
Capacités techniques
Nombre de couches | 1, 2, 4 ou 6, jusqu'à 36 couches |
Quantité d'ordre | 1 à 500.000 |
Forme de conseil | Rectangulaire, rond, fentes, coupes-circuit, complexe, irrégulier |
Type de conseil | Rigide, flexible, rigide-flexible |
Matériel de conseil | FR4 en verre époxy, FR4 haut Tg, RoHS conforme ; Aluminium, Rogers, etc. |
Coupe de conseil | Cisaillement, V-score, étiquette-conduit |
Épaisseur de conseil | Câble, 0,2 | 6,0 millimètres, 0,01 | 0,25 ″ |
Poids de cuivre | 1,0, 1,5, 2,0 onces |
Masque de soudure | Le vert double face LPI, soutiennent également rouge, blanc, jaune, bleu, noir |
Écran en soie | Double face ou à simple face dans blanc, jaune, noir, ou le négatif |
Ligne largeur minimum d'écran en soie | 0,006 ″ ou 0.15mm |
Dimensions maximum de conseil | 45 x 45 ″ ou 114 x 114 cm |
Trace/espace minimum | 0,004", 0.1mm, ou 4 mils |
Diamètre de forage minimum | 0,006", 0.15mm, ou 6 mils |
Finition extérieure | HASL, nickel, or d'IMM, étain d'IMM, argent d'IMM, OSP etc. |
Tolérance d'épaisseur de conseil | ±10% |
Tolérance de cuivre de poids | ±0.25 once |
Largeur de fente minimale | 0,12", 3,0 millimètres, ou 120 mils |
profondeur de V-score | 20-25% de l'épaisseur de conseil |
Plaqué par des trous | Oui |
Trous d'évier | Oui |
Format de fichier de conception | DXF de Gerber RS-274X, de 274D, d'Eagle et d'AutoCAD, DWG |
Organigramme de production de carte PCB
Procédures d'essais
Nous exécutons des procédures multiples de garantie de qualité avant d'embarquer n'importe quel panneau de carte PCB. Celles-ci incluent :
Délais d'exécution rapides de tour
Pour la production de carte PCB de HDI, nous pouvons les jours to10 du provid 7 tourner autour des périodes. Pour PCBs multicouche, le temps de fastestturnaround dépend du nombre de couches et de quantité.
Entretenez la garantie
Nous veillons à servir chaque client professionnellement, sincèrement et amical au mieux de notre capacité. Nous retoucherons heureusement votre projet si votre projet n'est pas 100% satisfaisant.
Obtenez une citation rapide maintenant
En introduisant des nomenclatures, les dossiers de gerber comprenant le schéma d'ensemble et nous aurons une citation de nouveau à vous dans des heures. Avec le hengda de Shenzhen il n'y a jamais un coût caché et nos prix sont très concurrentiels et raisonnables.
