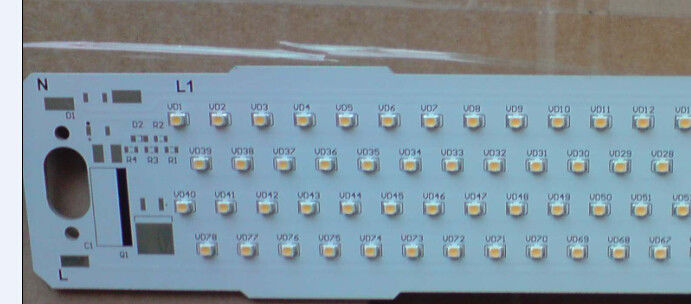

L'aluminium a basé l'Assemblée de carte PCB de l'Assemblée de panneau de carte PCB/LED avec des lumières de SMD LED
Caractéristiques :
Couche : 1 couche
Matériel : Aluminium
Épaisseur de conseil : 1.5mm
Préparation de surface : Or d'immersion
Masque de soudure : Blanc
Taille : 245mm x 118mm
Épaisseur de cuivre : 1.0oZ
Mn Interlignage : 1.5mm
L'espace minimum de trace : 1.5mm
Applications
1. Décoration d'intérieur/de porte.
2. Éclairage architectural et de boutique de l'atmosphère.
3. Arrière, caché, éclairage de lettre de canal.
4. Urgence et sécurité, éclairage de signe de publicité.
5. Décoration de vacances.
Capacité et services de carte PCB :
1. Carte PCB à simple face, double face et multicouche (jusqu'à 30 couches)
2. Carte PCB flexible (jusqu'à 10 couches)
3. carte PCB de Rigide-câble (jusqu'à 8 couches)
4. CEM-1, CEM-3 FR-4, FR-4 haut TG, Polyimide, matériel basé sur aluminium.
5. HAL, HAL sans plomb, argent d'or d'immersion/étain, or dur, préparation de surface d'OSP.
6. Les cartes électronique sont 94V0 conformes, et adhèrent IPC610 à la norme de carte PCB d'international de la classe 2.
7. Les quantités s'étendent du prototype à la production de masse.
8. 100% E-Essais
Spécification détaillée de la fabrication de carte PCB
|
1
|
couche
|
1-30 couche
|
|
2
|
Matériel
|
CEM-1, CEM-3 FR-4, FR-4 haut TG, Polyimide, matériel basé sur aluminium.
|
|
3
|
Épaisseur de conseil
|
0.2mm-6mm
|
|
4
|
Taille de conseil de Max.finished
|
800*508mm
|
|
5
|
Taille de trou de Min.drilled
|
0.25mm
|
|
6
|
largeur de min.line
|
0.075mm (3mil)
|
|
7
|
espacement de min.line
|
0.075mm (3mil)
|
|
8
|
Finition extérieure
|
HAL, HAL sans plomb, argent d'or d'immersion/étain, or dur, OSP
|
|
9
|
Épaisseur de cuivre
|
0.5-4.0oz
|
|
10
|
Couleur de masque de soudure
|
vert/noir/blanc/rouge/bleu/jaune
|
|
11
|
Emballage intérieur
|
Emballage de vide, sachet en plastique
|
|
12
|
Emballage externe
|
emballage standard de carton
|
|
13
|
Tolérance de trou
|
PTH : ±0.076, NTPH : ±0.05
|
|
14
|
Certificat
|
UL, ISO9001, ISO14001, ROHS, TS16949
|
|
15
|
Profilage du poinçon
|
Cheminement, V-CUT, taillant
|
Services d'Assemblée de carte PCB :
Assemblée de SMT
Sélection et endroit automatiques
Placement composant aussi petit que 0201
Lancement fin QEP - BGA
Inspection optique automatique
Assemblée d'À travers-trou
Soudure de vague
Assemblée et soudure de main
Approvisionnement matériel
Préprogrammation d'IC/brûlant en ligne
Essai de fonction comme en a été faite la demande
Essai vieillissant pour LED et carte d'alimentation
Ensemble d'unité complète (qui comprenant les plastiques, la boîte en métal, la bobine, le câble équipé etc.)
Conception de emballage
Méthodes d'essai
Essai d'AOI
Contrôles pour la pâte de soudure
Contrôles pour des composants vers le bas à 0201"
Contrôles pour les composants absents, compensation, pièces incorrectes, polarité
Inspection de rayon X
Le rayon X fournit l'inspection à haute résolution de :
BGAs
Cartes nues
Essai en circuit
L'essai en circuit est utilisé généralement en même temps qu'AOI réduisant au minimum des défauts fonctionnels causés par
problèmes composants.
Essai du cycle initial
Essai de fonction évoluée
Programmation instantanée de dispositif
Test de fonctionnalité
La bonne qualité, le prix raisonnable, la livraison à haute production et rapide et le service satisfaisant sont
garanti.
Nous espérons sincèrement établir la relation d'affaires à long terme et amicale avec vous !
