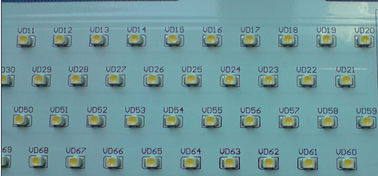

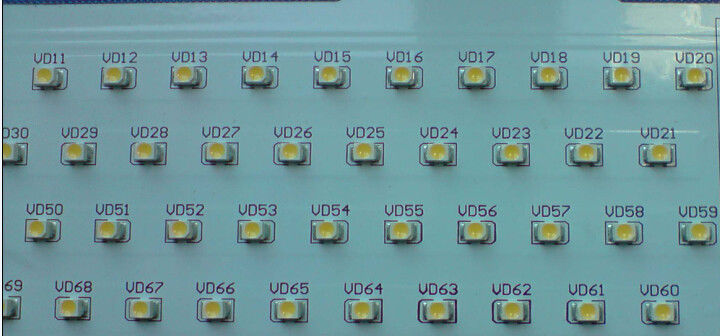

Assemblée de carte PCB de la puissance élevée LED/avance en aluminium HASL 1.6MM LED en aluminium PCBA
Caractéristiques
1. Longueur maximum : 1.8M pour FR4, 1.5M pour l'aluminium
2. Épaisseur de conseil de finition : 0.2mm-5.0 millimètre (8mil-197mil)
3. Finition extérieure : HASL, l'ENIG, argent d'immersion, OSP
4. Ignifuge : 94V-0
5. Formation ; V-coupe, poinçon de usinage, cheminement de commande numérique par ordinateur,
Capacité et services de carte PCB :
1. Carte PCB à simple face, double face et multicouche (jusqu'à 30 couches)
2. Carte PCB flexible (jusqu'à 10 couches)
3. carte PCB de Rigide-câble (jusqu'à 8 couches)
4. CEM-1, CEM-3 FR-4, FR-4 haut TG, Polyimide, matériel basé sur aluminium.
5. HAL, HAL sans plomb, argent d'or d'immersion/étain, or dur, préparation de surface d'OSP.
6. Les cartes électronique sont 94V0 conformes, et adhèrent IPC610 à la norme de carte PCB d'international de la classe 2.
7. Les quantités s'étendent du prototype à la production de masse.
8. 100% E-Essais
Spécification détaillée de la fabrication de carte PCB
|
1
|
couche
|
1-30 couche
|
|
2
|
Matériel
|
CEM-1, CEM-3 FR-4, FR-4 haut TG, Polyimide,
matériel basé sur aluminium.
|
|
3
|
Épaisseur de conseil
|
0.2mm-6mm
|
|
4
|
Taille de conseil de Max.finished
|
800*508mm
|
|
5
|
Taille de trou de Min.drilled
|
0.25mm
|
|
6
|
largeur de min.line
|
0.075mm (3mil)
|
|
7
|
espacement de min.line
|
0.075mm (3mil)
|
|
8
|
Finition extérieure
|
HAL, HAL sans plomb, argent d'or d'immersion/étain, or dur,
OSP
|
|
9
|
Épaisseur de cuivre
|
0.5-4.0oz
|
|
10
|
Couleur de masque de soudure
|
vert/noir/blanc/rouge/bleu/jaune
|
|
11
|
Emballage intérieur
|
Emballage de vide, sachet en plastique
|
|
12
|
Emballage externe
|
emballage standard de carton
|
|
13
|
Tolérance de trou
|
PTH : ±0.076, NTPH : ±0.05
|
|
14
|
Certificat
|
UL, ISO9001, ISO14001, ROHS, TS16949
|
|
15
|
Profilage du poinçon
|
Cheminement, V-CUT, taillant
|
Applications de nos produits :
1.Computers et produits appropriés : Carte d'alimentation mobile, disque d'U, interface réseau, panneau
ordinateur, souris cameral et sans fil.
appareil 2.Home : projecteur intelligent/conseil cameral et à haute fréquence numérique. Enregistreur et répétiteur
conseil, conseil principal automatique d'équipement audio et tableau de commande.
communication 3.Wire-less : conseil mobile. Panneau de disque de direction de GPS, canalisation de téléphone sans fil
conseil, conseil principal d'interphone.
éclairage 4.LED : Puissance d'entraînement de LED, panneau de lumière de LED, ceinture de lumière de LED.
5.We s'étaient spécialisés dans la production des boîtiers de commande pour l'équipement commercial comme
mesure industrielle et systèmes d'équipement d'essai, d'avertissement et d'inspection, ordinateurs, maison
appareil tel que des climatiseurs, des réfrigérateurs, des systèmes d'énergie solaire, l'eau-chaleur et des automotives.
