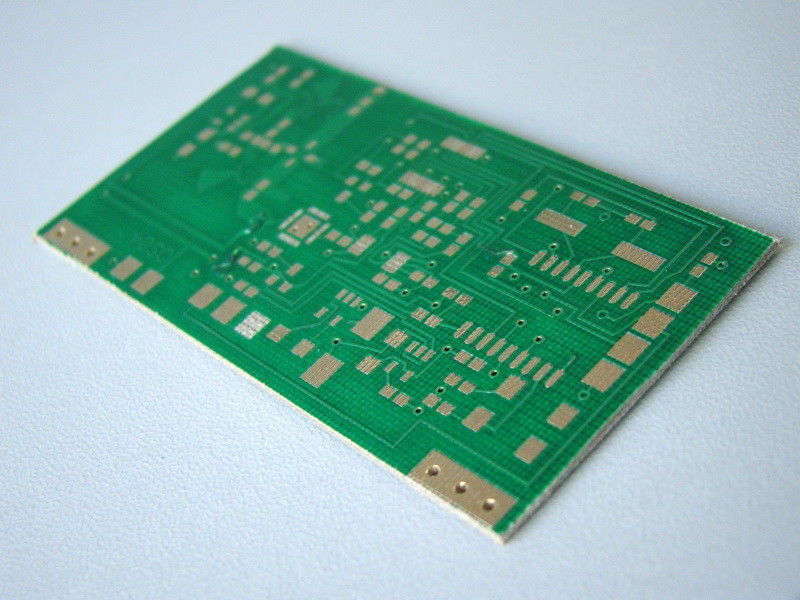

1. Matériel FR4 double face panneau de carte PCB d'en cuivre de 1 once
2. Masque vert de soudure, or d'immersion
3. avec le prix concurrentiel
Capacité générale de caractéristiques
Besoins en matériaux :
| Taille |
Taille de Max.Finshed |
20,9 » x24.4 » (530mm x 620mm) |
| Épaisseur de conseil |
Standard |
0,004" to0.16 « ±10% (0.1mmto4.0mm±10%) |
| Minimal. |
Double face simple : 0,008" ±0.004 » (0.2mm ±0.1mm) |
| 4-layer : 0,01" ±0.008 » (0.4mm ±0.1mm) |
| 8-layer : 0,01" ±0.008 » (0.4mm ±0.1mm) |
| Arc et torsion |
< 7=""> |
| Poids de cuivre |
Poids externe de Cu |
0.5oz | 3.0oz |
| Wight intérieur de Cu |
0.5oz | 3.0oz |
| Matériaux en stratifié |
FR-4, FR-1, FR-2, CEM-1, CEM-3 |
Conditions de processus :
| Masque de soudure |
Couleur |
brun vert, vert clair, blanc, noir, foncé, jaune, rouge, bleu |
| Dégagement de masque minimal de soudure |
0,003" (0.07mm) |
| Épaisseur |
0,0005" - 0,0007" (0.012mm-0.017mm) |
| Silkscreen |
Couleur |
Blanc, noir, jaune, rouge, bleu, vert |
| Mn Taille |
0,006" (0.15mm) |
| Finition extérieure |
HASL, Pb de HASL libèrent, or d'immersion, argent d'immersion, l'étain d'immersion, O.S.P (Entek), l'électrodéposition de S/G, ENEPIG, électrodéposition de G/F, carbone |
Contrôle de qualité :
| Essai électrique |
Appareil de contrôle volant de sonde |
Y |
| Impédance commandée |
Tolérance |
±10% |
| Appareil de contrôle d'impédance |
Tektronix TDS8200 |
| Acheminement |
Essai de fraises en bout |
± 0,006" (0.15mm) |
| Tolérance de commande numérique par ordinateur |
±0.004 » (0.1mm) |
| V-coupe de profondeur de V-Coupe |
FR-4 (1/3+-0.1mm) ; FR-1, FR-2, CEM-1, CEM-3 (1/2+-0.1mm) |
| angle V-CUT de V-coupe |
15°, 18°, 30° |
| V-CUT |
ligne, trou, forme de v |
Capacité de fabrication pour le panneau de carte PCB
1). Type matériel : CEM-3, FR-4, FR-4-TG170/TG180, halogène libèrent, Rogers, Arlon, taconique, Isola, PTFE, Bergquist
2). Préparation de surface : HASL, HASL sans plomb, HAL, or instantané, or d'immersion, OSP, doigt d'or
Palting, placage à l'or épais sélectif, argent d'immersion, étain d'immersion, encre de carbone, masque peelable
3). Couleur de masque de soudure : Green/MATT vert/bleu/Yello/blanc/noir/rouge
4). Taille de conseil : 650mm*1000mm
5). Couche de conseil : 1L-26L
6). Épaisseur de conseil : 0.2mm à 6.0mm
7). Épaisseur de cuivre de finition : 0,5 onces à 6 onces
8). Taille de trou forée par mn : 3mil (0.075mm)
9). Mn Ligne largeur/interlignage : 3mil/3mil
10). Épaisseur de cuivre en trou : >20um
11). Tolérance d'épaisseur de conseil : ±10%
12). Tolérance d'ensemble : Acheminement : ±0.1mm, poinçonnant : ±0.1mm
13). Tolérance de trou : PTH : ±0.076mm, NPTH : ±0.05mm
14). tolérance de contrôle d'impédance : ±10%
15). Chaîne et torsion : <0>
16). Examiné par : Essayeur de Vol-Sonde, essayeur de montage, inspection visuelle
17). Conditions spéciales : Vias enterrés et aveugles, contrôle d'impédance, carte PCB épaisse de Cu, or d'électrodéposition de sélectivité 30 micropouces
18). Profilage : Poinçon, conduisant, V-CUT, taillant
19). Certificat : UL, OIN 9001, ISO14001, ROHS
20). Nous avons un système sain de gestion de la qualité, assurons la qualité de tous les produits
Fabrication de haute précision
Notre principe est simple, « agissent par coeur, font le meilleur. »
Notre force est distincte, des « années des expériences dans le domaine de carte PCB et de PCBA »
Notre but est réalisable, « pour être le fournisseur le plus digne de confiance de la carte PCB et du PCBA. »
Notre orientation est claire, « foyer sur des prototypes et bas aux affaires de volume moyennes »
