Carte PCB industrielle

Détails de service :

1) La carte PCB rapide avec en 12 heures, 24 heures et 48 heures sont disponibles.
2) aucun MOQ pour la carte PCB, le PCBA, le FPC et la carte PCB d'Alu.
3) les panneaux sont RoHS conforme avec l'UL.
4) les ingénieurs avec sur 10 ans d'expérience professionnelle peuvent t'offrir des suggestions professionnelles.
5) capacité de production d'usine de 15000 sqm/de mois.
6) norme d'inspection de qualité : Classe IPC-6012 II.
7) matière première : FR4, Salut-tg FR4, aluminium, haute fréquence (Rogers, taconique, F4B, Arlon etc.), pi, ANIMAL FAMILIER.

Finition extérieure

HAL, HASL sans plomb, or d'immersion, placage à l'or, doigt d'or, argent d'immersion, étain d'immersion, OSP, encre de carbone

Avantages

carte mère industrielle de la haute performance 1.Embedded. (2.0cm ultra-minces)

mémoire de 2.DDR3 1066/1333/1600MHz, prise de SO-DIMM maximum supérieure à 4GB.

3.Support WIFI, carte de 3G SIM, conjuguent le port de LAN RJ45 de 1000M, mini disque transistorisé de SATA de soutien, plus d'efficacité.

initialisation/plug and play de la puissance 4.Support, Minuterie-puissance-sur.

résolution de 5.Support 1080P HDMI maximum supérieure à : 1920*1200 ; Appui 24bit LVDS à canal double ; Résolution de VGA maximum supérieure à : 2048*1536.

6.Reliable, consommation de puissance faible de forte stabilité, à faible bruit. Parfaitement approprié à l'ANNONCE Player/AIO machine/IPC/VOD/Car PC/HTPC etc.

Spécifications industrielles de carte PCB de contrôle

Processeur d'unité centrale de traitement

• ATMEL AT91SAM9G45, noyau d'ARM926EJ-S
• 400MHz

Mémoire RAM de la RDA

• 128MB DDR2 RAM, 133MHz, bus des données 32bit

Stockage INSTANTANÉ

• 512K intégré DataFlash (DB45041D)
• 128M*8bits intégré NandFlash (K9F1G08U0B) pourrait changer une grande capacité ou une puce industrielle selon l'exigence de client

Interfaces

• 2*100 borne 0.8mm B de espacement à B (les connecteurs sont haut - la température - examiné 350°C et séismique-examiné)

Autre ressources à bord

• DM9161 prennent la puce au filet, soutiennent l'Ethernet de 10M/100M avec MII le mode, plus compatible que RMII ;
• 1.8V, 3.3V, entrée de la tension 5.0V

Spécifications et taille de carte PCB

• Utilisant six planchers de processus de haute précision de carte PCB, et a les meilleures propriétés électriques et la représentation anti-brouillage
• 74 x 53 x 1.5mm

Paramètres fonctionnants

• La température fonctionnante : -20°C~ 70°C (l'utilisateur en lots pourrait adapter -40°C~ aux besoins du client 85°C)
• Humidité relative : 5%~ 95%, sans condensation

Consommation de puissance faible
• approvisionnement d'alimentation CC 5v, consommation de puissance faible, <1W

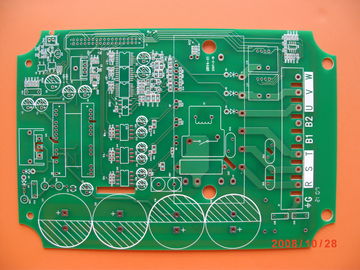

Service d'esthétique industrielle industriel de pointe de carte PCB de service professionnel de prototype

Image Grand : Service d'esthétique industrielle industriel de pointe de carte PCB de service professionnel de prototype

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	jesen
Certification:	ROSH,UL,ISO900000:1

Conditions de paiement et expédition:

Quantité de commande min:	1pcs
Détails d'emballage:	Sac antistatique, emballage pélliculé, boîte de carton, vide…
Délai de livraison:	5 JOURS
Conditions de paiement:	T/T.
Capacité d'approvisionnement:	40000000sq/month

Contact

Description de produit détaillée

Mettre en évidence:

PCB

Circuit imprimé flexible

JESEN se spécialise dans la fabrication et la conception du câble flexible plat, du câble rigide et des circuits flexibles. Nous avons un large éventail de matériau de construction pour la fabrication de notre ligne des circuits flexibles pour répondre à des exigences d'application de client. Nos produits de circuit de câble incluent :

Flexible imprimé

Câble flexible plat

Flexible rigide

FPC et FFC ont plusieurs avantages dans beaucoup d'applications :

Paquets électroniques étroitement assemblés, où des connexions électriques sont exigées dans des 3 haches, telles que des appareils-photo (application statique).

Connexions électriques où l'assemblée est requise de fléchir pendant son utilisation normale, telle que les téléphones portables se pliants (application dynamique).

Connexions électriques entre les montages partiels pour remplacer les harnais de fil, qui sont plus lourds et plus encombrants, comme dans des voitures, des fusées et des satellites.

Connexions électriques où les contraintes d'épaisseur ou d'espace de conseil sont des facteurs d'entraînement.

fournissez le service flexible pour des ordres d'OEM et d'ODM

Capacités de production de FPC
Couches	1-8layers (la version combinée douce et dure est 8 couches)
Épaisseur de finition de conseil	Mn : maximum de 10x45mm : 250x1200mm
Stratifiés disponibles matériels	PI.PET, FR4-PI
Tolérance de finition d'épaisseur de conseil	±0.01mm
Diamètre de trou de finition (minimal)	0.1mm
Diamètre de trou de finition (maximum)	0.6mm
Tolérance de diamètre de trou de NPTH	±0.025mm
Tolérance de diamètre de trou de PTH	±0.050mm
Épaisseur de cuivre d'aluminium	12um, 18um, 35um, 70um
Largeur/espacement de circuit (minimal)	≥0.065mm (1/2oz) ≥0.05mm (1/3oz)
Type de finition extérieur	Électrodéposition d'OSP.Gold, or d'immersion, étamage etc. (sans plomb).
Épaisseur instantanée de l'or Ni/Au	Ni : Au 2.54-9um : 0.025-0.5um
Épaisseur de bidon d'immersion	0.7-1.2um
Épaisseur d'étamage	3-15um
Tolérance de position de forage	±0.05mm
Tolérance de poinçon de dimension	±0.05mm
Certificat	ROHS, UL, ISO9001 etc.
