Accueil ÉchantillonsPanneau de carte PCB de HDI

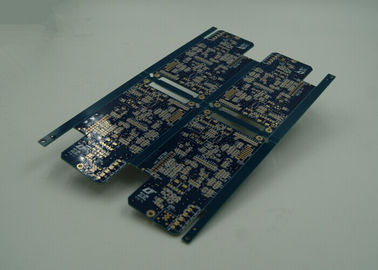

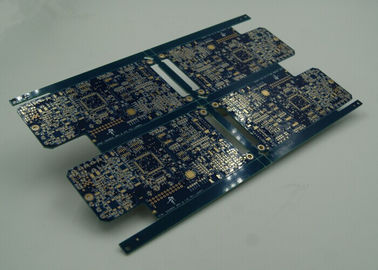

Carte électronique bleue de BGA HDI avec des abat-jour par l'intermédiaire de Burried Vias

Certifications de carte PCB
De bonne qualité carte de circuit imprimé flexible
De bonne qualité carte de circuit imprimé flexible
Examens de client
La qualité de conseil est très bonne ! Nous avons été le client de WonDa pendant plus de 4 années. Votre bons service et qualité est trop bon.

—— Geai

La coopération est très satisfaisante et la société de ces dernières années, nous sommes très disposés à continuer la coopération à long terme.

—— Rob

La qualité de conseil est très bonne ! Je suis étonné avec le coût bas et la livraison rapide. Elle est totalement hors de mon attente. Je reviendrai certainement.

—— Victoria, Australie

Je suis en ligne une discussion en ligne

Panneau de carte PCB de HDI

  • Haute précision Panneau de carte PCB de HDI fournisseurs
  • Haute précision Panneau de carte PCB de HDI fournisseurs





Matériel


FR4, matériel de non-halogène, base en aluminium, base de tonnelier, matériel à haute fréquence, aluminium de cuivre épais, 94-V0 (HB), matériel de pi, HAUT TG : SL S1000-2, ITEQ : IT180





Préparation de surface


HAL, or d'immersion, étain d'immersion, argent d'immersion, doigt d'or, OSP, doigt de HAL (or d'immersion, OSP, argent d'immersion, étain d'immersion) +Gold





Avantage



usine 1.PCB directement
2.PCB de haute qualité
bon prix 3.PCB
temps 4.PCB rapide
certification 5.PCB (ISO/UL E354810/RoHS)





Capacité :



          Tableaux de commande à hauteur d'impédance de fréquence (matériel TACONIQUE) /TG/Density/precision

          - la carte PCB lourde d'en cuivre, métal a basé la carte PCB. La carte PCB dure d'or, aveuglent les conseils &Buried de vias,

Carte PCB libre d'halogène, panneaux soutenus par l'aluminium

          - Or finger+ HAL et carte PCB de HASL sans plomb, carte PCB compatible sans plomb



Panneau de carte PCB de HDI Introduction Témoin

Carte électronique bleue de BGA HDI avec des abat-jour par l'intermédiaire de Burried Vias

Chine Carte électronique bleue de BGA HDI avec des abat-jour par l'intermédiaire de Burried Vias Fournisseur
Carte électronique bleue de BGA HDI avec des abat-jour par l'intermédiaire de Burried Vias Fournisseur Carte électronique bleue de BGA HDI avec des abat-jour par l'intermédiaire de Burried Vias Fournisseur

Image Grand :  Carte électronique bleue de BGA HDI avec des abat-jour par l'intermédiaire de Burried Vias

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: LT Circuit
Certification: UL E354810,SGS

Conditions de paiement et expédition:

Quantité de commande min: AUCUN MOQ
Prix: Negotiable
Détails d'emballage: emballage de 20pcs/vacuum bag+export
Délai de livraison: 5-12Days
Conditions de paiement: L/C, T/T, paypal
Capacité d'approvisionnement: Dix mille carré mètres par mois
Contact Now
Description de produit détaillée
Matériau: FR4 couche: 6 couches
Épaisseur de cuivre: 1 once Électrodéposition extérieure: or d'immersion
Masque de soudure: bleu silkscreen: blanc
Épaisseur de conseil: 1.6mm

Carte électronique bleue de BGA HDI avec des abat-jour par l'intermédiaire de Burried Vias









Capacité de carte PCB



Prototype de haute précision

Production en vrac de carte PCB

Couches maximum

1-28 couches

1-14 couches

Ligne largeur MINIMUM (mil)

3mil

4mil

Ligne MINIMUM l'espace (mil)

3mil

4mil

Minute par l'intermédiaire de (perçage mécanique)

≤1.2mm d'épaisseur de conseil

0.15mm

0.2mm

≤2.5mm d'épaisseur de conseil

0.2mm

0.3mm

Épaisseur de conseil >2.5mm

13:1 de ≤ de ration d'aspect

13:1 de ≤ de ration d'aspect

Ration d'aspect

13:1 de ≤ de ration d'aspect

13:1 de ≤ de ration d'aspect

Épaisseur de conseil

Max

8mm

7mm

MINUTE

2 couches : 0.2mm ; 4 couches : 0.35mm ; 6 couches : 0.55mm ; 8 couches : 0.7mm ; 10 couches : 0.9mm

2 couches : 0.2mm ; 4 couches : 0.4mm ; 6 couches : 0.6mm ; 8layers : 0.8mm

Taille de conseil de max

610*1200mm

610*1200mm

Épaisseur de cuivre maximum

0.5-6oz

0.5-6oz

Or d'immersion

Épaisseur plaquée par or

Or d'immersion : Au, 1-8u »
Doigt d'or : Au, 1-150u »
Or plaqué : Au, 1-150u »
Nickelé : 50-500u »



Épais de cuivre de trou

25um 1mil

25um 1mil

Tolérance

Épaisseur de conseil

≤1.0mm d'épaisseur de conseil: +/-0.1mm
1.0mm≤2.0mm : +/--10%
Panneau thickness>2.0mm : +/--8%

≤1.0mm d'épaisseur de conseil: +/-0.1mm
1.0mm≤2.0mm : +/--10%
 Panneau thickness>2.0mm : +/--8%

Tolérance d'ensemble


≤100mm: +/-0.1mm
100≤300mm<> : +/-0.15mm
 >300mm : +/-0.2mm

≤100mm: +/-0.13mm
100≤300mm<> : +/-0.15mm
 >300mm : +/-0.2mm

Impédance

±10%

±10%

Pont MINIMUM de masque de soudure

 0.08mm

 0.10mm

Branchement de la capacité de Vias

 0.25mm--0.60mm

 0.70mm--1.00mm





Description



1. Fabricant professionnel de l'ensemble de carte PCB et de carte PCB spécialisé dans la carte PCB à simple face, la carte PCB double face, la disposition multicouche de carte PCB, de carte PCB et la conception et l'ensemble de carte PCB

2. Type matériel : FR4, matériel de non-halogène, base en aluminium, base de tonnelier, matériel à haute fréquence, aluminium de cuivre épais, 94-V0 (HB), matériel de pi, HAUT TG : SL S1000-2, ITEQ : IT180

3. Préparation de surface : HAL, or d'immersion, étain d'immersion, argent d'immersion, doigt d'or, OSP, doigt de HAL (or d'immersion, OSP, argent d'immersion, étain d'immersion) +Gold



Carte électronique bleue de BGA HDI avec des abat-jour par l'intermédiaire de Burried Vias

Abat-jour par l'intermédiaire de : Il est d'un de la surface à n'importe laquelle d'une couche intérieure.


burried par l'intermédiaire de : Il est par l'intermédiaire de celui est entre les couches intérieures. pas burried par l'intermédiaire de accessible du laye de dessus ou de bas.



Carte électronique bleue de BGA HDI avec des abat-jour par l'intermédiaire de Burried Vias

Avantage

usine 1.PCB directement
2.PCB de haute qualité
bon prix 3.PCB
temps 4.PCB rapide
certification 5.PCB (ISO/UL E354810/RoHS)

Carte électronique bleue de BGA HDI avec des abat-jour par l'intermédiaire de Burried ViasCarte électronique bleue de BGA HDI avec des abat-jour par l'intermédiaire de Burried Vias
