carte de circuit imprimé multicouche

  • Haute précision carte de circuit imprimé multicouche fournisseurs
  • Haute précision carte de circuit imprimé multicouche fournisseurs
  • Haute précision carte de circuit imprimé multicouche fournisseurs
  • Haute précision carte de circuit imprimé multicouche fournisseurs
  • Haute précision carte de circuit imprimé multicouche fournisseurs
  • Haute précision carte de circuit imprimé multicouche fournisseurs

Introduction



Les cartes électronique multicouche (PCBs) ont représenté la prochaine évolution principale en technologie de fabrication. De la plate-forme basse du double a dégrossi plaqué est venu très un sophistiqué et la méthodologie complexe dont permettrait encore à des concepteurs de carte une dynamique relie ensemble et des applications.

Les cartes multicouche étaient essentielles dans l'avancement du calcul moderne. La construction de base multicouche et la fabrication de carte PCB sont semblables à la fabrication de puce micro sur une macro taille. La gamme des combinaisons matérielles est étendue du verre époxyde de base aux suffisances en céramique exotiques. Multicouche peut être construit sur en céramique, de cuivre, et l'aluminium. Des abat-jour et les vias enterrés sont généralement produits, avec la protection dessus par l'intermédiaire de la technologie.





Processus de fabrication



1. Produit chimique propre



Il a gravé à l'eau-forte le modèle, il est nécessaire d'obtenir la bonne qualité d'assurer un lien fort de la couche de résistance et la surface de substrat, un substrat ou une couche extérieure d'oxyde, pétrole, poussière, empreintes digitales et toute autre saleté. Par conséquent, avant que la couche de résistance soit d'abord appliquée à la surface du conseil et de la couche rude par nettoyage de cuivre de surface d'aluminium atteint un certain degré.
Plat intérieur : commencé quatre panneaux, l'intérieur (en second lieu et des troisième couches) est une nécessité fait d'abord. La feuille intérieure est faite en les intrados supérieurs de fibre de verre et d'époxyde et composés basés sur résine de la feuille de cuivre.







2. Stratification sèche de film de formulaire



Revêtement d'un vernis photosensible : nous devons faire la forme du plat intérieur, nous avons apposé la première fois le film sec (résistez, vernis photosensible) au-dessus de la feuille intérieure de couche. Le film sec est une couche mince de polyester, un film de vernis photosensible et un film protecteur de polyéthylène composé de trois parts. Quand l'aluminium, le film sec commençant par un film protecteur de polyéthylène, et puis est épluché dans les conditions de la chaleur et de la pression dans le film sec est collé sur le cuivre.




3. L'exposition d'image et l'image se développent



Exposition : Dans l'irradiation uv, les photoinitiators absorbent léger se décomposent en radicaux, initiateur radical de photopolymerization et puis polymériser le monomère pour produire d'une réaction de réticulation, formation insoluble dans la solution alcaline diluée après la réaction de la structure de polymère. La polymérisation à continuer pendant quelque temps, afin d'assurer la stabilité du processus, pour ne pas déchirer juste après le film de polyester d'exposition devrait rester plus de 15 minutes à la réaction de polymérisation pour procéder, avant de développer le film de polyester déchiré.
Promoteur : les parties non exposées de solution active de groupes de réaction du film photosensible avec une production dissoute par matière soluble dans l'alcali diluée vers le bas, laissant déjà durci en réticulant la partie photosensible de modèle





4. Gravure à l'eau forte de cuivre



Dans les conseils imprimés flexibles ou le processus de fabrication imprimé de conseil, la réaction chimique à la partie de cuivre d'aluminium de ne pas être enlevé, afin de former un modèle désiré de circuit de cuivre sous le vernis photosensible ne soit pas impact maintenu gravé à l'eau-forte.





5. La bande résistent et le poinçon gravure à l'eau forte de courrier et l'inspection et l'oxyde d'AOI



Le but du film est de graver à l'eau-forte le conseil maintenu après que dégageant la couche de résistance de sorte que le cuivre suivant ait exposé. Filtre « filmez scories » et réutilisez les déchets sera débarrassé correctement. Si vous allez après que le film puisse être complètement propre lavé, vous pourriez envisager de ne pas mariner. En conclusion, le conseil est complètement sec après lavage, évitent l'humidité résiduelle.





6. Layup avec le prepreg



Avant d'entrer dans la machine de pression, la nécessité d'employer tous les matériaux multicouche prêts à emballer (Configuration-) en plus de la poignée intérieure le travail a été oxydée, mais à avoir besoin toujours d'un film de film protecteur (Prepreg) -. Fibres de verre imprégnées de résine époxydes. Le rôle des stratifications est un certain ordre au conseil couvert de film protecteur puisqu'empilé et placé entre le plat de plancher.





7. Layup avec la presse de cuivre de stratification d'aluminium et de vide



Aluminium - présenter la feuille intérieure et alors couvert de couche d'aluminium de cuivre des deux côtés, et alors la pressurisation multicouche (dans un à période fixe du temps nécessaire pour mesurer l'extrusion de la température et de pression) a été refroidie à la température ambiante à la fin de rester est une feuille multicouche d'ensemble.





8. Foret de commande numérique par ordinateur



Dans les conditions de la précision intérieure, perçage de perçage de commande numérique par ordinateur selon le mode. Haute précision de perçage, pour s'assurer que le trou est en position correcte.





9. Cuivre au bain chaud



Afin de faire l'à travers-trou entre les couches peut être allumée (la résine et le faisceau de fibres de verre d'une partie non-conductrice du mur de la métallisation de trou), les trous doit être complétée le cuivre. La première étape est une couche mince de cuivrage dans le trou, ce processus est complètement réaction chimique. Épaisseur d'en cuivre plaqué de finale de 50 pouces millionième.





10. Formulaire et stratification sèche de film





Revêtement de vernis photosensible : Nous avons un dans le revêtement externe du vernis photosensible.





11. L'exposition et l'image de Mage se développent



Exposition et développement externes





12. Électro électrodéposition de modèle de cuivre



Ceci est devenu un cuivre secondaire, le but principal est d'épaissir la ligne du cuivre et des vias d'en cuivre profondément.





13. Électrodéposition de modèle de bidon électro



Son but principal est gravure à l'eau-forte lui résistent, protègent couvre les conducteurs de cuivre ne sera pas attaqué (protection interne de tous les lignes et vias de cuivre) dans la corrosion alcaline du cuivre.





14. La bande résistent



Nous connaissons déjà le but, employons juste la méthode chimique, la surface du cuivre est exposés.





15. Gravure à l'eau forte de cuivre



Nous savons que le but de protéger l'étain a partiellement gravé à l'eau-forte l'aluminium ci-dessous.





16. Le côté 1 de revêtement de LPI et la pointe sèche et le côté 2 de revêtement de LPI et la pointe exposition sèche et d'image et image se développent et masque thermique de soudure de traitement



Le masque de soudure est exposé aux protections utilisées, on lui dit souvent que l'huile verte, huile creuse réellement des trous dans le vert, l'huile verte n'a pas besoin de couvrir les protections et d'autres secteurs exposés. Le nettoyage approprié peut obtenir les caractéristiques extérieures appropriées.





17. Finition extérieure



La soudure de HASL enduisant le processus de HAL (généralement connu sous le nom de HAL) est d'abord plongée sur le flux de carte PCB, puis en plongeant en soudure fondue, et alors d'entre deux souffleurs par l'air comprimé avec un couteau à l'air de la chaleur pour enlever à l'air comprimé la soudure excédentaire sur la carte électronique, éliminez en même temps le trou excédentaire en métal de soudure, ayant pour résultat un revêtement lumineux, lisse, uniforme de soudure.
Doigt d'or, connecteur but-conçu, prise le connecteur en tant qu'exportations étrangères de liaison de conseil, et donc besoin de tricher le processus. A choisi l'or en raison de sa résistance supérieure de conductivité et d'oxydation. Cependant, parce que le coût d'or s'applique pour tricher seulement l'or tellement haut et local plaqué ou chimiquement.

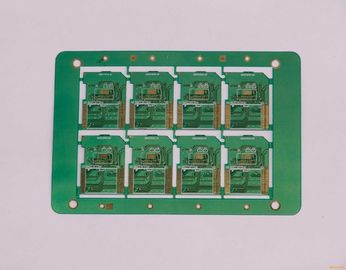

1,6 double panneau multicouche de carte PCB du côté FR4 HASL de millimètre avec le masque blanc et noir de soudure

1.6 mm Double Side FR4 HASL multilayer pcb board With White , Black Solder Mask
1.6 mm Double Side FR4 HASL multilayer pcb board With White , Black Solder Mask

Image Grand :  1,6 double panneau multicouche de carte PCB du côté FR4 HASL de millimètre avec le masque blanc et noir de soudure

Détails sur le produit:

Lieu d'origine: Guangdong, Chine (continentale)
Nom de marque: Rigao PCB
Numéro de modèle: Rigao PCB-002

Conditions de paiement et expédition:

Détails d'emballage: Carton externe de vide intérieur. La taille de carton peut être dans votre demande.
Description de produit détaillée
Matériel de base: FR-4 Épaisseur de cuivre: 1 once, en tant que votre demande
Épaisseur de conseil: 1,6 millimètres Mn Taille de trou: 0.25mm
Mn Ligne largeur: 0.12mm Mn Interlignage: 0.12mm
Finissage extérieur: HSAL sans plomb Matériau: FR-4, CEM-1, CEM-3, la taille TG, l'halogène FR4 libèrent, FR-1, FR-2, aluminium
Surligner:

Carte PCB FR4

,

panneau plaqué de cuivre de carte PCB

Panneau double face Hasl de la carte PCB FR4 sans plomb avec le masque blanc et noir de soudure

Caractéristiques

1, aucun MOQ ;
2, service d'OEM SMT&DIP ;
3, couche 1-22 ;
4, certification de GV d'UL.ROSH ;
5, la livraison de haute qualité et basse de cost&fast.

Accueil à l'électronique .CO., Ltd de Rigao.

- Fabrication sous contrat

- Services techniques

- Service de conception et d'Assemblée et de copie de carte PCB

- Prototypage

- Achat de composants

- Assemblées de câble et de fil

- Plastiques et moules

- Jeûnez tournent autour

Capacité générale de caractéristiques

Besoins en matériaux :

Taille Taille de Max.Finshed 20,9 » x24.4 » (530mm x 620mm)
Épaisseur de conseil Standard 0,004" to0.16 « ±10% (0.1mmto4.0mm±10%)
Minimal. Double face simple : 0,008" ±0.004 » (0.2mm ±0.1mm)
4-layer : 0,01" ±0.008 » (0.4mm ±0.1mm)
8-layer : 0,01" ±0.008 » (0.4mm ±0.1mm)
Arc et torsion < 7="">
Poids de cuivre Poids externe de Cu 0.5oz | 3.0oz
Wight intérieur de Cu 0.5oz | 3.0oz
Matériaux en stratifié FR-4, FR-1, FR-2, CEM-1, CEM-3

Conditions de processus :

Masque de soudure Couleur brun vert, vert clair, blanc, noir, foncé, jaune, rouge, bleu
Dégagement de masque minimal de soudure 0,003" (0.07mm)
Épaisseur 0,0005" - 0,0007" (0.012mm-0.017mm)
Silkscreen Couleur Blanc, noir, jaune, rouge, bleu, vert
Mn Taille 0,006" (0.15mm)
Finition extérieure HASL, Pb de HASL libèrent, or d'immersion, argent d'immersion, l'étain d'immersion, O.S.P (Entek), l'électrodéposition de S/G, ENEPIG, électrodéposition de G/F, carbone

Contrôle de qualité :

Essai électrique Appareil de contrôle volant de sonde Y
Impédance commandée Tolérance ±10%
Appareil de contrôle d'impédance Tektronix TDS8200
Acheminement Essai de fraises en bout ± 0,006" (0.15mm)
Tolérance de commande numérique par ordinateur ±0.004 » (0.1mm)
V-coupe de profondeur de V-Coupe FR-4 (1/3+-0.1mm) ; FR-1, FR-2, CEM-1, CEM-3 (1/2+-0.1mm)
angle V-CUT de V-coupe 15°, 18°, 30°
V-CUT ligne, trou, forme de v

Capacité de fabrication pour le panneau de carte PCB


1). Type matériel : CEM-3, FR-4, FR-4-TG170/TG180, halogène libèrent, Rogers, Arlon, taconique, Isola, PTFE, Bergquist

2). Préparation de surface : HASL, HASL sans plomb, HAL, or instantané, or d'immersion, OSP, doigt Palting, placage à l'or épais sélectif, argent d'immersion, étain d'immersion, encre de carbone, masque peelable d'or

3). Couleur de masque de soudure : Green/MATT vert/bleu/Yello/blanc/noir/rouge

4). Taille de conseil : 650mm*1000mm

5). Couche de conseil : 1L-26L

6). Épaisseur de conseil : 0.2mm à 6.0mm

7). Épaisseur de cuivre de finition : 0,5 onces à 6 onces

8). Taille de trou forée par mn : 3mil (0.075mm)

9). Mn Ligne largeur/interlignage : 3mil/3mil

10). Épaisseur de cuivre en trou : >20um

11). Tolérance d'épaisseur de conseil : ±10%

12). Tolérance d'ensemble : Acheminement : ±0.1mm, poinçonnant : ±0.1mm

13). Tolérance de trou : PTH : ±0.076mm, NPTH : ±0.05mm

14). tolérance de contrôle d'impédance : ±10%

15). Chaîne et torsion : <0>

16). Examiné par : Essayeur de Vol-Sonde, essayeur de montage, inspection visuelle

17). Conditions spéciales : Vias enterrés et aveugles, contrôle d'impédance, carte PCB épaisse de Cu, or d'électrodéposition de sélectivité 30 micropouces

18). Profilage : Poinçon, conduisant, V-CUT, taillant

19). Certificat : UL, OIN 9001, ISO14001, ROHS

20). Nous avons un système sain de gestion de la qualité, assurons la qualité de tous les produits

Fabrication de haute précision

Notre principe est simple, « agissent par coeur, font le meilleur. »

Nos strengthis distincts, « années des expériences en carte PCB et PCBA mettent en place »

Notre but est réalisable, « pour être le fournisseur le plus digne de confiance de la carte PCB et du PCBA. »

Notre orientation est claire, « foyer sur des prototypes et bas aux affaires de volume moyennes »
